品牌：吉隆

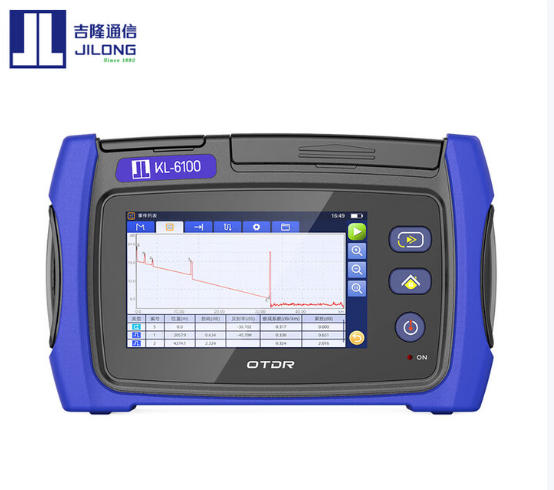

KL-6100吉隆光时域反射仪具备单波长、双波长、三波长等各种机型，且单波长支持在线测试，可满足用户的不同测试需求。它以便携的设计和多波长配置可选，适用于FTTx网络的部署和维护工作。
KL-6100吉隆光时域反射仪产品特点
4.3英寸电容式彩色液晶触屏
自带智能链路图，简化了OTDR曲线事件分析工作
动态范围可达31dB
≤1.5米低事件盲区、≤5米低衰减盲区
6000mAh大容量电池
全自动模式下可测8x3米光纤跳线连续事件
KL-6100吉隆光时域反射仪技术参数
|
型 号 |
KL-6100 S1 |
KL-6100 S2 |
KL-6100 P1 |
KL-6100 P2 |
KL-6100 D1 |
KL-6100 D2 |
KL-6100 D3 |
KL-6100 D4 |
KL-6100 D5 |
|
|
波长(nm) ±20 |
1310/1550 |
1310/1550 |
1310/1550/1625 |
1310/1550/1650 |
1550 |
1610 |
1577 |
1625 |
1650 |
|
|
动态范围(dB) |
26/24 |
31/29 |
26/24/24 |
26/24/24 |
24 |
|||||
|
事件盲区★① |
1.5 m
|
|||||||||
|
衰减盲区★② |
≤5 |
|||||||||
|
光纤接□数量 |
1个FC/UPC |
2个FC/UPC |
1个FC/UPC |
|||||||
|
适用光纤 |
SM |
SM-Live |
SM |
|||||||
|
量程(Km) |
0.5, 1,2,5,10,20,35,50,75,100,150 |
|||||||||
|
距离精度 |
±(1m +测量距离x2x10-+采点分辨率) |
|||||||||
|
脉宽(ns) |
5,10,20,50,100,200,500,1000,2000,10000,20000 |
|||||||||
|
采样点数 |
>15000 |
|||||||||
|
采样分辨率 |
0.04m |
|||||||||
|
损耗精度 |
±0.03 dB/dB |
|||||||||
|
反射精度 |
±2dB |
|||||||||
KL-6100吉隆光时域反射仪功能介绍
|
光功率计模块(内置功能) |
OPM |
|||||
|
测量波长范围 |
800~1650nm |
|||||
|
校正波长(nm) |
850,1300,1310,1490,1550,1625,1650 |
|||||
|
测量功率范围 |
-70~6dBm |
|||||
|
测量精度 |
<(±0.2dB或者±5%) |
|||||
|
显示分辨率 |
0.01dB |
|||||
|
功率计接口 |
FC/UPC +2.5mm通用接头 |
|||||
|
稳定光源模块(内置功能) |
SLS |
|||||
|
型号 |
S1.S2.P1.P2 |
D1 |
D2 |
D3 |
D4 |
D5 |
|
波长(nm) |
1310/1550 |
1550 |
1610 |
1577 |
1625 |
1650 |
|
输出功率 |
>-10dBm |
|||||
|
调制频率 |
CW,270Hz, 1kHz,2kHz |
|||||
|
激光安全等级 |
Class 1M or Class 1 |
|||||
|
内置光纤接口 |
OTDR光口 |
|||||
|
红光源模块(内置功能) |
|
|||||
|
波长(nm) |
650 |
|||||
|
输出功率 |
10mW |
|||||
|
VFL 调制模式 |
CW,CHOP(2 Hz) |
|||||
|
激光安全等级 |
Class 3R |
|||||
|
光纤接口 |
2.5 mm 通用接头,适用于FC,SC,ST |
|||||
|
网络测试模块(内置功能) |
|
|||||
|
适用网线 |
CAT5,CAT6 |
|||||
|
RJ45 对线长度 |
300m |
|||||
|
音频发射距离 |
300m |
|||||
KL-6100吉隆光时域反射仪通用参数
|
显示屏 |
4.3英寸彩色液晶显示屏(分辨率:800x480) |
|
光纤接口 |
FC/UPC (SC/UPC可选) |
|
接口 |
Type-c充电接口x1.USB 2.0x1,RJ45 x1 |
|
工作时间*3 |
5小时 |
|
电池 |
3.7V,6000mAh,>22Wh |
|
供电模式 |
100-240V AC,50/60Hz(AC适配器) |
|
照明灯 |
光强度≥15000 mcd |
|
数据存储 |
内存:≥1000 测试曲线;外接存储: USB |
|
尺寸 |
179 mm (W)x112 mm (H)x 48 mm (D) |
|
重量 |
0.6 kg(仅主机含电池) |
|
链路图 |
√ |
|
Pass/Fail |
显示 |
|
PC端分析软件 |
√ |
|
语言 |
英语、中文、西班牙语、法语、葡萄牙语、俄语、泰语、韩语 |
|
工作温度 |
-10-50℃(0-40℃接电源使用，0 to 35℃电池充电) |
|
存储温度 |
-20 to 60°℃ |
|
海拔 |
4000 m |
|
湿度 |
0 to 90% RH(在:20%-90% 739874 AC适配器，无霜) |
备注:
★①.1.MIN脉宽，回波损耗:≥55dB(850/1300nm时≥40dB)，群折射率:1.5，低于不饱和峰值电平1.5dB。
★②.MIN脉宽，群折射率:1.5，后向散射水平在常规值的±0.5dB之内。对于SMF，1310nm波长，回波损耗:≥55dB。对于MMF，850nm波长，回波损耗:≥40dB。
KL-6100吉隆光时域反射仪配置清单
携带包x1 KL-6100光时域反射仪OTDR主机x1 电源线x1 FC光口适配器 快速指南x1
校准证书x1 出厂检测报告x1 RJ45模块
KL-6100吉隆光时域反射仪选件：SC/ST适配器(选配)x1 螺丝刀(选配)x1
