品牌：吉隆

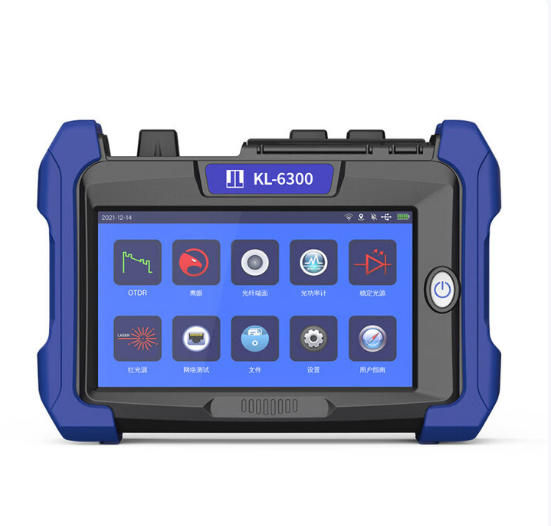

KL-6300吉隆光时域反射仪具备单波长、双波长、三波长等各种机型，且单波长支持在线测试，可满足用户的不同测试需求。它以便携的设计和多波长配置可选，适用于FTTx网络的部署和维护工作。
KL-6300吉隆光时域反射仪产品特点
7英寸电容式彩色液晶触屏
SMART MAP图形化链路，简化了OTDR曲线事件分析工作
GPS定位功能
动态范围可达31dB
≤0.8米低事件盲区、≤5米低衰减盲区
10500mAh大容量电池
WIFI网络远程控制
全自动模式下可测8x3米光纤跳线连续事件
KL-6300吉隆光时域反射仪技术参数
|
型 号 |
KL-6300 S1 |
KL-6300 S2 |
KL-6300 S3 |
KL-6300 S4 |
KL-6300 S5 |
KL-6300 P1 |
KL-6300 P2 |
KL-6300 M |
KL-6300 MS |
|
波长(nm) ±20 |
1310/1550 |
1310/1550 |
1310/1550 |
1310/1550 |
1310/1550 |
1310/1550/1625 |
1310/1550/1650 |
850/1300 |
850/1300/1310/1550 |
|
动态范围(dB) |
32/30 |
35/33 |
40/38 |
42/40 |
45/43 |
32/30/28 |
38/36/34 |
20/22 |
20/22/32/30 |
|
事件盲区★① |
0.8M |
0.8M |
0.8M |
0.8M |
0.8M |
1M |
1M |
1.5M |
SM≤1M ,MM≤1.5M |
|
衰减盲区★② |
3m |
3m |
2.5m |
2.5m |
2.5m |
3m |
3m |
5m |
3.5m，5m |
|
光口数量 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
1 |
2 |
|
分路器测试仪 |
1：32 |
1:64 |
1：:128 |
1：:128 |
1：:128 |
1:32 |
1:64 |
- |
1:32 |
|
量程(Km) |
0.1,0.3,0.5, 1,2,5,10,20,40,80,100,120,160,260,320 |
||||||||
|
距离精度 |
±(1m +测量距离x2x10-+采点分辨率) |
||||||||
|
脉宽(ns) |
3,5,10,30,50,100,200,300,500,1000,2500,5000,10000,20000 |
||||||||
|
采样点数 |
>250000 |
||||||||
|
采样分辨率 |
0.04m |
||||||||
|
损耗精度 |
±0.03 dB/dB |
||||||||
|
反射精度 |
±2dB |
||||||||
KL-6300吉隆光时域反射仪功能介绍
|
光功率计模块(内置功能) |
OPM |
||||
|
测量波长范围 |
800~1650nm |
||||
|
校正波长(nm) |
850,1300,1310,1490,1550,1625,1650 |
||||
|
测量功率范围 |
-70~6dBm |
||||
|
测量精度 |
<(±0.2dB或者±5%) |
||||
|
显示分辨率 |
0.01dB |
||||
|
功率计接口 |
2.5mm通用接头 |
||||
|
稳定光源模块(内置功能) |
SLS |
||||
|
型号 |
S1.S2.S3.S4.S5 |
P1 |
P2 |
M |
MS |
|
波长(nm) |
1310/1550 |
1310/1550 /1625 |
1310/1550 /1650 |
850/1300 |
850/1300 /1310/1550 |
|
输出功率 |
>-10dBm |
||||
|
调制频率 |
CW,270Hz, 1kHz,2kHz |
||||
|
激光安全等级 |
Class 1M or Class 1 |
||||
|
内置光纤接口 |
OTDR光口 |
||||
|
红光源模块(内置功能) |
|
||||
|
波长(nm) |
650 |
||||
|
输出功率 |
10mW |
||||
|
VFL 调制模式 |
CW,CHOP(2 Hz) |
||||
|
激光安全等级 |
Class 3R |
||||
|
光纤接口 |
2.5 mm 通用接头,适用于FC,SC,ST |
||||
|
光纤端面检测模块 |
FIP选件 |
||||
|
端面分析判断 |
支持PASS/Fail |
||||
|
放大倍数 |
400X |
||||
|
分辨率um |
≥1.0 |
||||
|
通信接口 |
USB2.0 |
||||
|
光纤接口 |
FC /SC /ST UPC |
||||
|
CMOS尺寸 |
⅓inch |
||||
|
网络测试模块(内置功能) |
RJ45 |
||||
|
适用网线 |
CAT5,CAT6 |
||||
|
RJ45 对线长度 |
300m |
||||
|
音频发射距离 |
300m |
||||
|
GPS定位（内置功能） |
GPS选配 |
||||
|
定位精度 |
＜50m |
||||
|
实时定位 |
支持在线实时定位 |
||||
|
WIFI(内置功能） |
支持 |
||||
|
数据传输 |
支持 |
||||
|
远程控制 |
支持 |
||||
KL-6300吉隆光时域反射仪通用参数
|
显示屏 |
7英寸彩色液晶显示屏(分辨率:1024x600) |
|
光纤接口 |
FC/UPC (SC/UPC可选) |
|
接口 |
Type-c充电接口x1.USB 2.0x1,RJ45 x1 ; 12V 2.5AH |
|
工作时间*3 |
12小时 |
|
电池 |
7.4V,10500mAh,>77Wh |
|
供电模式 |
100-240V AC,50/60Hz(AC适配器) |
|
照明灯 |
光强度≥15000 mcd |
|
数据存储 |
内存:≥10000条测试曲线;外接存储: USB |
|
尺寸 |
232mm (W)x161 mm (H)x 70mm (D) |
|
重量 |
1.6 kg(仅主机含电池) |
|
链路图 |
√ |
|
Pass/Fail显示 |
显示光纤端面判断功能 |
|
PC端分析软件 |
√ |
|
语言 |
英语、中文、西班牙语、法语、葡萄牙语、俄语、泰语、韩语 |
|
工作温度 |
-10-50℃(0-40℃接电源使用，0 to 35℃电池充电) |
|
存储温度 |
-20 to 60°℃ |
|
海拔 |
4000 m |
|
湿度 |
0 to 90% RH(在:20%-90% 739874 AC适配器，无霜) |
备注:
★①.最小脉宽，回波损耗:≥55dB(850/1300nm时≥40dB)，群折射率:1.5，低于不饱和峰值电平1.5dB。★②.最小脉宽，群折射率:1.5，后向散射水平在常规值0.5dB以上。对于SMF，1310nm波长，回波损耗:
≥55dB。对于MMF，850nm波长，回波损耗:≥40dB。
★③.基于全新电池
以上所有数据均基于 23℃± 2℃ (73.4F±3.6°F)环境下测得
KL-6300吉隆光时域反射仪配置清单
KL-6300光时域反射仪OTDR主机x1 电源线x1 FC光口适配器 快速指南x1 携带包x1
校准证书x1 出厂检测报告x1 RJ45模块
KL-6300吉隆光时域反射仪选件：SC/ST适配器(选配)x1 螺丝刀(选配)x1
