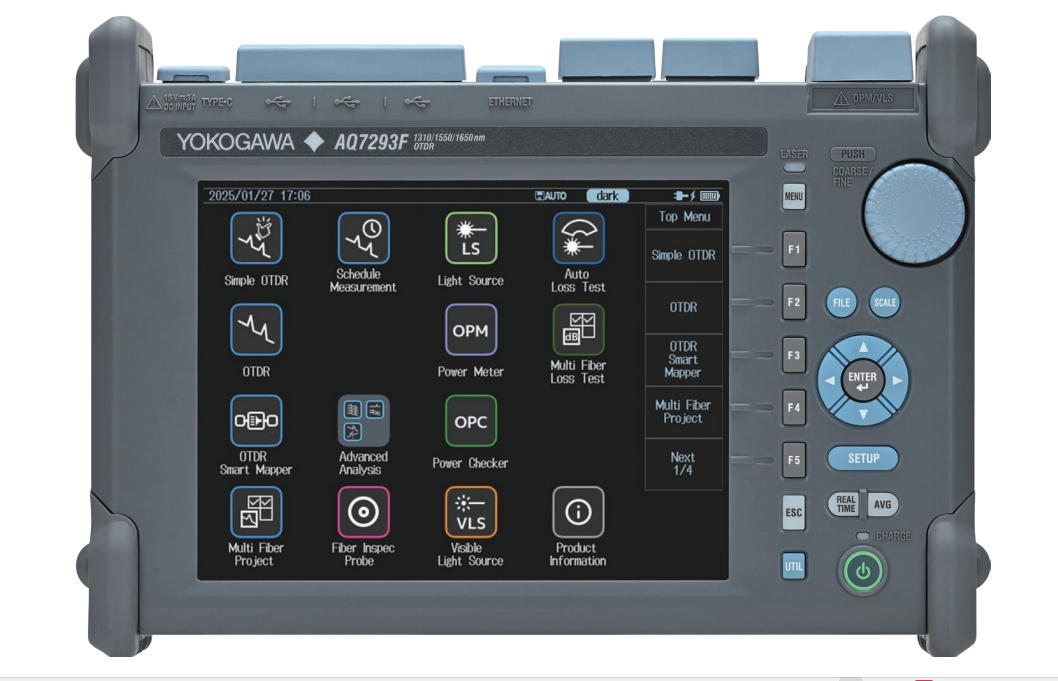

AQ7290横河光时域反射仪是集成式OTDR，可以测量光纤的距离和损耗、确定故障所在位置的光纤测量仪器。AQ7290系列采用了电容式触摸屏，拥有多点触控功能。AQ7290系列横河光时域反射仪共有6个型号，包括AQ7292A，AQ7293A，AQ7294A，AQ7293H，AQ7293F和AQ7294H。
AQ7290横河光时域反射仪（OTDR）产品特点：
AQ7290应用广泛，可以满足从光接入网到核心网分析的测试测量需求
●8.4英寸彩色多点式电容触摸屏
●AQ7290光时域反射仪标配稳定光源功能。
●可以通过持无线LAN适配器，网络浏览器进行远程控制
●可使用USB、以太网电缆或无线LAN适配器进行文件传输
●内置1GB内部存储器，可以存储6万条测试曲线，支持SD卡内存扩展功能
●多功能曲线分析功能：双曲线分析，多曲线分析，差异曲线分析功能。
●具有Smart Mapper功能，自动执行多个测量和分析，一键通过/失败判断功能。
●增加了多种选件：光功率计，可见光源，光纤端面检测，
●TYPE-C接口充电：AQ7290锂电池可在Telcordia标准条件下持续供电15个小时。充电时间小于6小时！
●支持多种操作语言：中文、捷克语、荷兰语、英语、芬兰语、法语、德语、意大利语、挪威语、波兰语、葡萄牙语、西班牙语、瑞典语和土耳其语。
AQ7290横河光时域反射仪（OTDR）技术参数表
|
显示 |
8.4英寸彩色多点式电容触摸屏800×600 |
||
|
光连接器 |
通用适配器SC/FC/SC APC |
||
|
横轴
|
采样分辨率 |
2cm,5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m |
|
|
脉宽 |
10,20,30,50, 100,200,300,500,1000,2000,5000,10000,20000ns |
||
|
采样点数 |
Max.256,000 |
||
|
读取分辨率 |
Min.1cm |
||
|
群折射率设置 |
1.30000至1.79999步长0.0001 |
||
|
距离单位 |
m,Km,Kf,Miles |
||
|
偏移误差 |
+1m |
||
|
刻度误差 |
量程×2×10-5 |
||
|
采样误差 |
+0.75m采样分辨率 |
||
|
纵轴 |
显示刻度 |
0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div |
|
|
读取分辨率 |
Max.0.001dB |
||
|
损耗测量精度 |
+0.03dB/dB |
||
|
|
光回波损耗 |
+2DB |
|
|
距离测量功能 |
以八位数显示任何两个给定点的相对单程距离 |
||
|
损耗测量功能 |
显示单程损耗，max5位数，步长0.001dB |
||
|
平均损耗、接头损耗、熔接损耗、波形上两个给定点的区间损耗 |
|||
|
回波损耗测量功能 |
测量机械连接器，整个区间及部分区间的回波损耗 |
||
|
曲线分析功能 |
多曲线分析，双向波形分析，差异曲线分析,距离曲线分析，宏弯 |
||
|
其他功能 |
多光纤项目，光缆线路调整前后对比，工作完成通知，远程控制，文件报告，自动时间搜索，通过/失败判断，网络服务器，自动损耗测试，插头检测，光纤占用警报，光开关模块控制，光纤端面检测（选件），预约测量（选件），Smart Mapper |
||
|
存储器 |
内部存储器 |
1GB,至少存储60000条曲线，全中文文件名 |
|
|
|
外部扩展 |
SD存储卡，USB存储器 |
|
|
接口 |
USB(热插拔) |
3个USB2.0接口，1个TYPE-C接口，1个SD卡插槽、以太网1000BASE-T接口（选件） |
|
|
|
远程控制 |
USB2.0接口、TYPE-C接口、以太网接口（选件） |
|
|
文件格式 |
读：SOR,SOG,CSV,SET,SMP,JPG,PDF 写：SOR,SOG,SET,SMP |
||
|
电源 |
USB电源 |
TYPE-C电源，45W;DC 15V,5 max3A |
|
|
锂电池 |
工作时间:约15小时，充电时间:小于6小时 |
||
|
环境条件 |
工作温度 |
-10 to +50oC(充电时:0 to 35oC) |
|
|
存储温度 |
-20 to +60oC |
||
|
相对湿度 |
95%或更少(无凝水) |
||
|
|
海拔 |
4000m |
|
|
尺寸/重量 |
287×210×80mm （不包括凸起部分）/2.6kg(包含内置电池和保护盖） |
||
|
EMC辐射标准 |
EN 61326-1 Class A,EN 55011 Class A Group1 |
||
|
EMC抗扰度 |
EN 61326-1 Table2 |
||
|
激光安全标准 |
EN 61010-1、EN 60825-1:2014+A11:2021 IEC 60825-1:2014 FDA21 CFR 1040.10 GB/T 7247.1-2024 |
||
|
附件 |
电池,背带，USB充电线，操作说明书，AQ7933 OTDR仿真软件 |
||
AQ7290横河光时域反射仪（OTDR）订货信息
|
型号 |
波长 |
动态范围 |
事件盲区 |
衰减盲区 |
|
AQ7292A |
1310/1550nm |
39/37dB |
0.6m |
3.5m/4m |
|
AQ7293A |
1310/1550nm |
43/42dB |
0.5m |
2.5m/3.5m |
|
AQ7294A |
1310/1550nm |
47/47dB |
0.5m |
2.5m/3.5m |
|
AQ7293F |
1310/1550/1650nm |
43/42/40dB |
0.5m |
2.5m/3.5m/3.5m |
|
AQ7293H |
1310/1550/1625nm |
43/42/40dB |
0.5m |
2.5m/3.5m/3.5m |
|
AQ7294H |
1310/1550/1625nm |
47/47/45dB |
0.5m |
2.5m/3.5m/3.5m |
注：以上选型配置表中加粗字体为常用配置。
AQ7290横河光时域反射仪标准配置：
·AQ7290主机·739883锂电池·USB充电线·软包·背带
AQ7290横河光时域反射仪选件：
光功率计选件：
|
光功率计(OPM) |
标准功率计(SPM) |
高功率(HPM) |
|
波长设置 |
800-1700nm |
|
|
功率范围CW |
-70-+10dBm |
-50- +27dBm |
|
功率范围CHOP |
-70-+7dBm |
50-+27dBm |
|
噪声能级 |
0.5nW(-63dBm, 1310nm) |
50nW(-43dBm) |
|
适用光纤 |
SM(TU-T G.652),G(50/125) |
|
|
不确定度 |
±5% |
|
|
读数分辨率 |
0.01dB |
|
|
功率单位 |
绝对值:dBm,mW.pW,nW;相对值:dB |
|
|
调制模式 |
CW, 270Hz, 1WHz, 2kHz |
|
|
平均 |
1,10,50,100次 |
|
|
数据保存 |
每个文件100个数据(max1000个文件) |
|
|
数据记录 |
记录间隔:0.5,1,2,5,10秒，数据数:10-36000 |
|
|
光连接器 |
SC,FC;2.5mm通用光口、1.25mmLC光口 |
|
光功率检查器(/PC选件)
波长设置：1310/1490/1550/1625/1650nm
功率范围：50--5dBm
测量精度：+0.5dB
光输入端口：OTDR光口
可见光源(/VLS选件)
光输出功率：>-3dBm(峰值)
波长：650±20nm
调制模式：CWCHOR(约2Hz)
光输出连接器：2.5mm通用光口
激光等级：Class 3R
