品牌：美国VIAVI

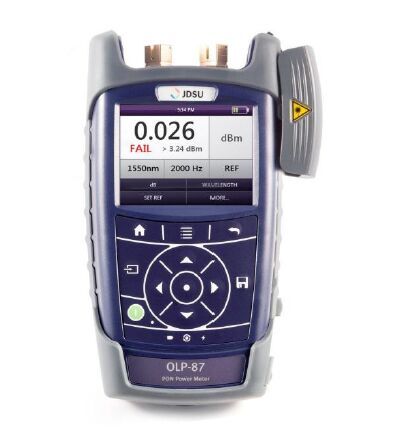

美国VIAVI新款PON光功率计OLP-87/OLP-87P特点：
· 手持测试装备，采用通过模式测试可选波长的 PON 网络光功率。
· PON 网络测试，包括 1310/1490nm 、 1310/1490/1550nm 、 1270/1310/1490/1550/1 578nm 三种版本。
· 突发信号测试，针对上行波长 1270nm 和 1310nm 。
· 高性能宽带功率计选项，采用通用连接器接口。
· 自动 “PASS/FAIL” 光纤端面检测，支持 P5000i 数字视频检查探头。
· 主机可存储光纤检查和测试的结果。
· 通过 USB 接口实现数据传送和远程控制。
· Smart-Reporter 智能报告生成软件帮助你创建结果报告。
· 自动置中光纤端面图像。
· 触摸屏操作，用户界面类似的智能手机界面。
· 坚固的，防风雨设计。
美国VIAVI新款PON光功率计OLP-87/OLP-87P技术参数：
功能选择：
|
|
OLP-87 1310/1490nm |
OLP-87 1310/1490/1550nm |
OLP-87 XG-PON 1270/1310/1490/1550/1578nm |
|
双端口通过模式 |
■ |
■ |
■ |
|
B-PON （ ITU-T G983.x ） |
■ |
■ |
■ |
|
G-PON （ ITU-T G984.x ） |
■ |
■ |
■ |
|
E-PON （ IEEE 802.3av ） |
■ |
■ |
■ |
|
XG-PON （ ITU-T G.987 ） |
|
|
■ |
|
10G-EPON （ IEEE802.3av ） |
|
|
■ |
|
下行数据信号 1490nm |
■ |
■ |
■ |
|
下行数据信号 1578nm |
|
|
■ |
|
下行 RF 视频 1550nm |
|
■ |
■ |
|
上行 ONT 信号 1270nm |
|
|
■ |
|
上行 ONT 信号 1310nm |
■ |
■ |
■ |
|
宽带功率计 |
光纤耦合 |
UPP 通用适配器（选项） |
UPP 通用适配器（选项） |
|
光纤检查 |
|||
|
通过 P5000i |
■ |
■ |
■ |
|
通过 PCM 显微镜 |
OLP-87P 版本 |
OLP-87P 版本 |
OLP-87P 版本 |
FTTx 模式：
|
|
OLP-87 1310/1490nm |
OLP-87 1310/1490/1550nm |
OLP-87 XG-PON 1270/1310/1490/1550/1578nm |
|
上行 1270nm ，突发模式 |
|||
|
功率测量范围 |
|
|
-40dBm—+13dBm |
|
允许输入功率 |
|
|
+17dBm |
|
光谱通带 |
|
|
1260—1280nm |
|
上行 1310nm ，突发模式 |
|||
|
功率测量范围 |
-40dBm—+13dBm |
-40dBm—+13dBm |
-40dBm—+13dBm |
|
允许输入功率 |
+17dBm |
+17dBm |
+17dBm |
|
光谱通带 |
1260—1360nm |
1260—1360nm |
1290—1330nm |
|
下行 1490nm |
|||
|
功率测量范围 |
-50dBm—+13dBm |
-50dBm—+13dBm |
-50dBm—+13dBm |
|
允许输入功率 |
+15dBm |
+15dBm |
+15dBm |
|
光谱通带 |
1480—1500nm |
1480—1500nm |
1480—1500nm |
|
下行 1578nm |
|||
|
功率测量范围 |
|
|
-50dBm—+13dBm |
|
允许输入功率 |
|
|
+15dBm |
|
光谱通带 |
|
|
1573—1583nm |
|
RF 视频 1550nm |
|||
|
功率测量范围 |
|
-50dBm—+26dBm |
-50dBm—+26dBm |
|
允许输入功率 |
|
+21dBm |
+21dBm |
|
光谱通带 |
|
1535—1565nm |
1290—1330nm |
|
通带插入损耗 |
<1.5dB |
<1.5dB |
<1.5dB |
|
功率不确定度 |
±0.5dB |
±0.5dB |
±0.5dB |
|
校准波长 |
1310/1490nm |
1310/1490/1550nm |
1270/1310/1490/1550/1578nm |
美国VIAVI新款PON光功率计OLP-87/OLP-87P订货信息：基本单元
|
订货号 |
说明 |
|
2305/01 |
OLP-87 FTTx /PON 光功率计， 1310/1490 nm ， PC |
|
2305/21 |
OLP-87 FTTx /PON 光功率计， 1310/1490 nm ， APC |
|
2305/26 |
OLP-87 FTTx /PON 光功率计， 1310/1490 nm ，固定接口 SC-APC |
|
2305/11 |
OLP-87 FTTx /PON 光功率计， 1310/1490/1550 nm ， PC |
|
2305/31 |
OLP-87 FTTx /PON 光功率计， 1310/1490/1550 nm ， APC |
|
2305/36 |
OLP-87 FTTx /PON 光功率计， 1310/1490/1550 nm ，固定接口 SC-APC |
|
2306/36 |
OLP-87P FTTx /PON 光功率计，双倍率跳线显微镜（ PCM ）， 1310/1490/1550 nm ，固定接口 SC-APC |
