品牌：汇海

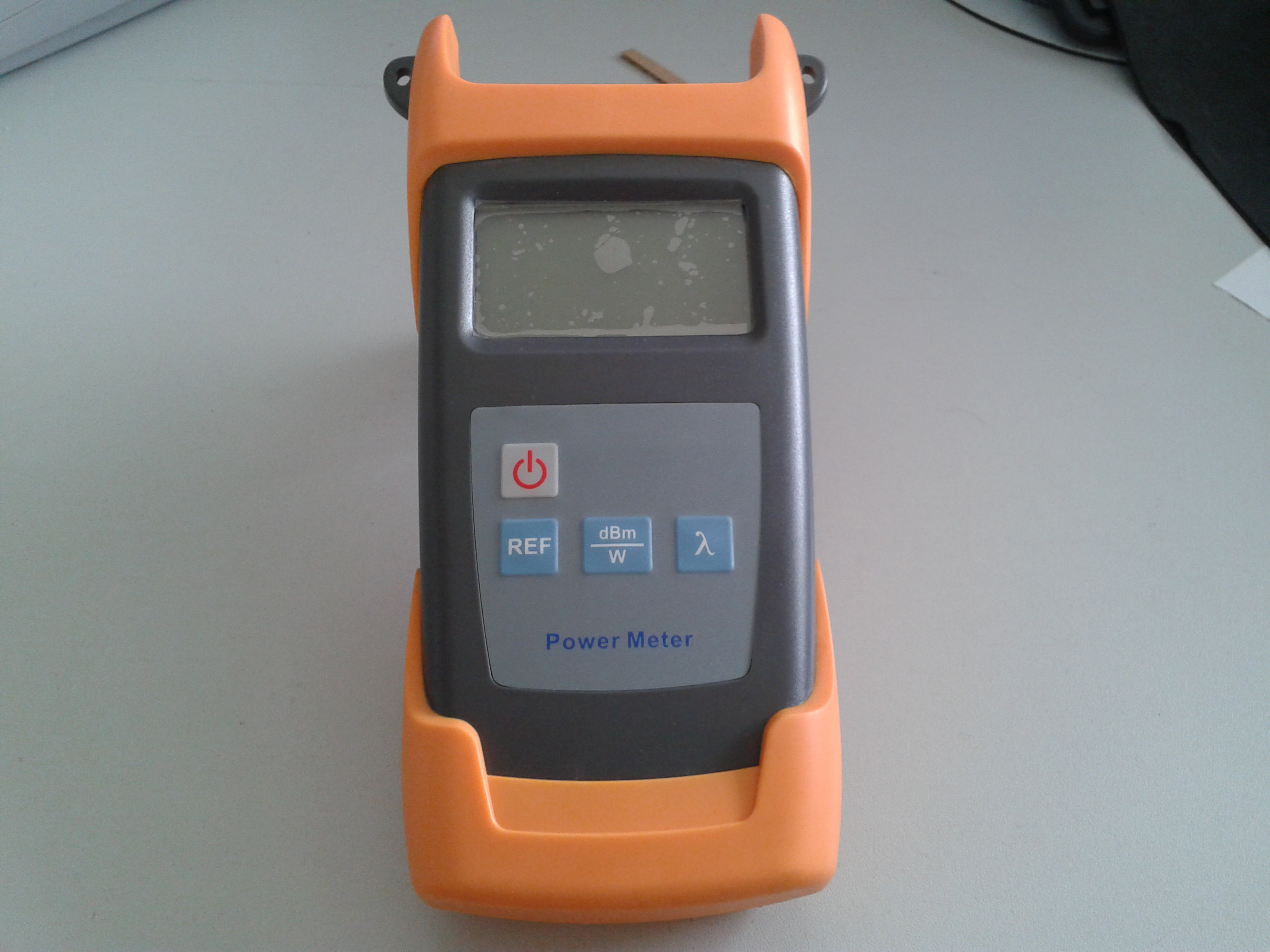

OPM-502EP系列PON光功率计概述：
OPM-502EP系列PON光功率计针对FTTx的业务和维护而推出的新款测试仪表，可以与PON光源OLS-502EP配合使用。OPM-502EP可以同时测试语音、数据和视频信号的光功率值并给出判断，是PON网络工程、施工和维护的仪器。
OPM-502EP系列PON光功率计特点：
⑴．可在BPON/EPON/GPON架构上实验语音、数据和视频信号的同步测量和显示。
⑵．同时测试PON系统中的1625（或1490），1550，1310三个波长。
⑶．用于1310nm上行波长的突发模式测试。
⑷．通过上位机软件设置阈值，上传数据，校准波长。
⑸．通过USB与PC连接，进行数据传送。1000条记录可在设备或上位机软件中保存、查看、删除，且设备中记录掉电不丢失。
⑹．含普通光功率计模块，包含850、1300、1310、1490、1550、1625六个校准波长。（订货信息：OPM-502EP-PM）
⑺．可选配红光源功能650nm。（订货信息：OPM-502EP-VFL）
⑻．中/英文显示可选。
⑼．提供十组阈值选择，三个指示灯直观显示被测光路状态。
⑽．可设置设备十分钟后自动关机，可进行日期时间设置。
⑾．美观的贴膜按键设计，按键灵敏度高，大大减小了设备体积与重量。
⑿．不同型号对应不同功能OPM-502EP具有PON功率计功能；OPM-502EP-PM具有PON+普通光功率计功能，客户可依据自身使用需要进行选购。
OPM-502EP系列PON光功率计技术指标:
|
PON光功率计模块 |
OPM-502EP |
|
|
1310nm上行测试 |
||
|
光谱通带 |
1260nm～1360nm |
|
|
测量范围 |
-40dBm～+10dBm |
|
|
大输入功率 |
15dBm |
|
|
隔离度（1490/1550nm） |
>40dB |
|
|
突发测试误差 |
<±0.5dB |
|
|
1490nm下行测试 |
||
|
光谱通带 |
1470nm～1505nm |
|
|
测量范围 |
-40dBm～+10dBm |
|
|
大输入功率 |
15dBm |
|
|
隔离度（1310/1550nm） |
>40dB |
|
|
1550下行测试 |
||
|
光谱通带 |
1535nm～1570nm |
|
|
测量范围 |
-40dBm～+20dBm |
|
|
大输入功率 |
25dBm |
|
|
隔离度（1310/1490nm） |
>40dB |
|
|
测量 |
||
|
固有不确定度 |
±0.5dB |
|
|
线性 |
±0.1dB |
|
|
通过插入损耗 |
<1.5dB |
|
|
通用指标 |
||
|
探头类型 |
InGaAs |
|
|
连接器类型 |
FC/SC/ST通用接头 |
|
|
光纤类型 |
SM 9/125um |
|
|
单位显示 |
dB/dBm/xW |
|
|
分辨率 |
0.01dB |
|
|
工作电压 |
DC 3.3V～5.5V |
|
|
电源 |
3节AA1.5V电池 |
|
|
电池连续 工作时间注① |
PON：90h OPM：100h VFL：50h |
|
|
工作温度 |
-10℃～60℃ |
|
|
存储温度 |
-25℃～70℃ |
|
|
重量(无电池和护套) |
425g |
|
注①：电池工作时间均是在无背光状态下的工作时间，持续开启背光状态下的工作时间将相对缩短。
