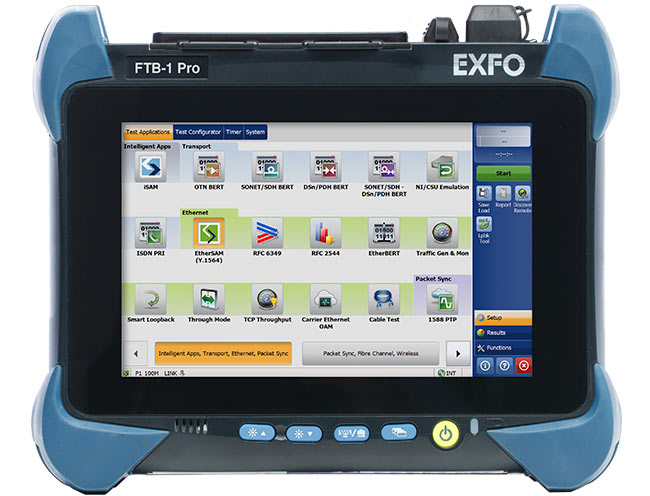

型号：FTB-1 V2/FTB-1 Pro
FTB-1 V2/FTB-1 Pro平台光时域反射仪OTDR
第2版FTB-1具有标准（FTB-1 V2）或Pro（FTB-1 Pro）两种型号，是一款便携式系统， 专为实现迅速、强大的光、以太网、时分复用（TDM）和多业务应用设计。
主要功能
随地连接：USB、移动、Wi-Fi、虚拟专网 （VPN）和蓝牙
安装多种实用程序：配备优化现场测试所需的各 种工具，以及第三方应用程序
如同PC：采用双核或四核处理器和Windows操作 系统
兼容EXFO Connect：自动的资产管理；数据通过 云传输到动态数据库内。
满足专业应用需求。帮助您适应各种测试需求。 FTB-1 V2进行了优化，具备小巧的外形、 处理功能和高度直观的界面，使现场技术人员能够轻松、高效地执行光、 以太网和多业务测试。
FTB-1 V2/FTB-1 Pro平台光时域反射仪OTDR应用和模块（仅适用于FTB-1 Pro）
模块 FTB-720C 接入网OTDR：光纤接入网测试 的构建和故障诊断OTDR，适用于在任何接入网中进行日常现场测试，如PON FTTx（1x32分光 器）、光纤到天线（FTTA）和分布式天线系统（DAS）。
模块 FTB-720C LAN/WAN OTDR：LAN/WAN和数据中心光纤测试 适用于对任何企业和数据中心光纤网进行验证和故障诊断的OTDR。
模块 FTB-730C FTTx/MDU OTDR：FTTx/MDU光纤网测试 需要在无源光网络（PON）FTTx应用中无缝鉴定分光器（1x128分光器），并结合使用直列式双通 道PON功率计以及实时OTDR波长进行服务中故障诊断的现场技术人员的工具。
模块 FTB-735C 城域网/FTTx OTDR：城域网/FTTx光纤网测试 高分辨率OTDR，设计用于城域网测试和在PON FTTx应用中鉴定分光器（1x128分光器）。
模块 FTB-750C 长距离OTDR：长距离光纤网测试 具有动态范围和分辨率，适用于在长距离网络中精确鉴定光纤。
模块* FTB-880 V2 NetBlazer 10G测 试仪 FTB-870 V2 NetBlazer 10G测 试仪：10G双端口多业务测试* FTB-880和FTB-870 V2 NetBlazer模块使现场技术人员能够在融合的光纤网络内轻松进行速率高达 10 Gbit/s的OTN、SONET/SDH、DSn/PDH、ISDN/PRI、CPRI、光纤通道和以太网服务开通、验证和故 障诊断。
模块* FTB-700G V2系列 光、以太网、CPRI和多业务测试 模块：前传/回传测试（移动回传、FTTA/RRH、DAS和小蜂窝）* 这一款一体化光/以太网/CPRI测试解决方案 光纤测试功能（检测、OTDR/iOLM）和多种以太 网与多业务测试（OTN、SONET/SDH、光纤通道、GigE/10 GigE、CPRI/OBSAI和SyncE/1588 PTP） 于一身，设计用于简化任何采用光纤连接的无线网基础设施的安装、激活和故障诊断等现场操作。
|
测试模块 |
|
FTB-1 V2 |
FTB-1 PRO |
|
OTDR |
FTB-720C FTB-730C FTB-735C FTB-750C |
• • • • |
• • • • |
|
10G双端口 |
FTB-880V2 FTB-870V2 |
|
• • |
|
10G四端口 |
FTB-880Q FTB-870Q |
|
• • |
|
OTDR/以太网/CPRI |
FTB-720GV2 FTB-730GV2 |
|
• • |
即插即用的光纤测试选件
该平台配备即插即用的光纤测试选件，您可以在需要时购买这些选件。您可以自己安装， 不需要升级任何软件。
光功率计
这一款功率计（GeX）可测量高达27 dBm的功率。它是测量光纤同轴电缆混合（HFC）网或高功率信号必 不可少的工具。在与支持自动波长选择/自动切换功能的光源结合使用时，这一款功率计可以在相同波长上自动同步，从而 避免任何测量不匹配的风险。
› 支持各种连接器
› 支持自动波长选择/自动切换
› 提供测量结果保存和报告功能
› 有七个标准波长或CWDM校准波长可供选择
可视故障定位仪 (VFL)
除了其它信号损耗的原因外，即插即用的VFL还可轻松发现断裂、弯曲、故障连接器和熔接。这种简单、基本的故障诊断工 具应成为现场技术人员工具箱的一部分。这款VFL可通过在单模或多模光纤上的确切故障点发出明亮的红光，从而指示故障 位置，其故障检测距离可达5 km（仅在与光功率计结合使用时提供）。
在FTB-1 PRO平台上安装WINDOWS 8.1 PRO的优势
通过支持Windows的应用程序和服务，在移动过程中保持效率和连接。
应用和模块（仅适用于FTB-1 Pro）
FTB-1 V2/FTB-1 Pro平台光时域反射仪OTDR应用
使用起来得心应手：可安装熟悉的Word、Excel、PowerPoint和您可以信赖的其它程序，使您能够按照习惯方式工作。
› 启动更快
› 多任务处理 熟悉的桌面
› 文件浏览器 › 启动至桌面
› “开始”按钮 多种应用程序
› Skype
› OneDrive
› Windows Store 连接各种设备，如打印机、相机、键盘、鼠标等。
FTB-1 V2/FTB-1 Pro平台光时域反射仪OTDR产品规格
|
规格 a |
FTB-1 V2 |
FTB-1 PRO |
|
主机 |
双核处理器/4 GB RAM/Windows Embedded 8 Standard操作系统 |
四核处理器/4 GB RAM/Windows 8.1 Professional操作系统 |
|
显示屏 |
彩色多点触控宽屏，1280 x 800 TFT, 203 mm（8 in） |
彩色多点触控宽屏，1280 x 800 TFT, 203 mm（8 in） |
|
接口 |
RJ45 LAN 10/100/1000 Mbit/s 两个USB 2.0端口 一个USB 3.0端口 Micro SD卡槽 3.5 mm耳机/麦克插孔 |
RJ45 LAN 10/100/1000 Mbit/s 两个USB 2.0端口 一个USB 3.0端口 Micro SD卡槽 3.5 mm耳机/麦克插孔 |
|
存储 |
64 GB内存（闪存） |
128 GB内存（闪存） |
|
电池 |
可充电锂离子智能电池 |
可充电锂离子智能电池 |
|
电源 |
AC/DC适配器，输入：~ 100-240 V；50/60 Hz；2.5 Amax， 输出： 24 V；3.75 A |
AC/DC适配器，输入： 100-240 V；50/60 Hz；2.5 Amax， 输出： 24 V；3.75 A |
FTB-1 V2/FTB-1 Pro平台光时域反射仪OTDR一般规格
|
一般规格 |
|
|
尺寸（H x W x D） |
带薄模块210 mm x 254 mm x 66 mm（8 ¼ in x 10 in x 2 5 /8 in） 带厚模块210 mm x 254 mm x 96 mm（8 ¼ in x 10 in x 3 13/16 in） |
|
重量（带电池）c |
1.5 kg（3.3 lb） |
|
温度 |
工作温度0 °C至50 °C（32 °F至122 °F） 存储温度-40 °C至70 °C（-40 °F至158 °F）b |
|
相对湿度 |
0%至95%（非冷凝） |
|
内置功率计规格（GEX）（可选）d |
|
|
校准波长（nm） |
850、1300、1310、1490、1550、1625、1650 |
|
可选的CWDM校准波长（nm） |
1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、1470、1490、1510、1530、1550、1570、 1590、1610、1383和1625 |
|
功率范围（dBm） |
典型值27至-50 |
|
不确定度（%）e、f |
±5% ± 10 nW |
|
显示分辨率（dB） |
0.01 = 至-40 dBm 0.1 = -40 dBm至-50 dBm |
|
可视故障定位仪（VFL）（可选） |
|
激光，650 nm ± 10 nm |
|
CW/调制1 Hz |
|
62.5/125 μm时的典型Pout：-1.5 dBm（0.7 mW） |
|
激光安全2级 |
备注 ：
a. 所有规格的适用条件均为23 °C (73 °F)。
b. 带电池时：-20 °C至60 °C（-4 °F至140 °F）；长期保存时：-20 °C至45 °C（-4 °F至113 °F）。 c. 平台带电池和不带模块。
d. 在温度为23 °C ± 1 °C、波长为1550 nm并使用FC连接器的条件下。模块处于空闲模式。在预热后电池供电。
e. 典型值。 f. 在校准条件下。
