型号：FS200-PO-W0

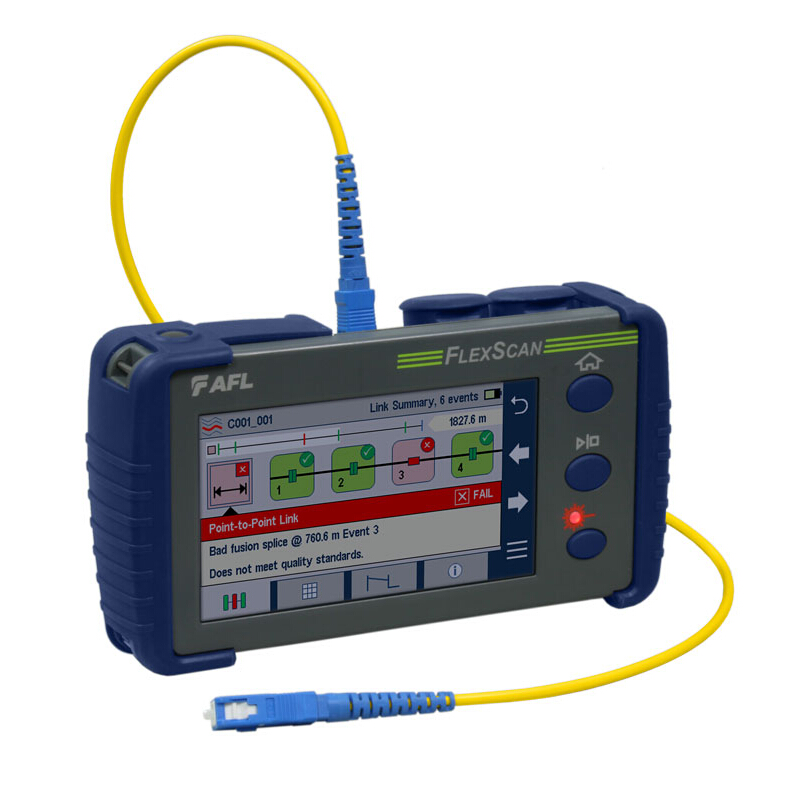

美国罗伊斯FlexScan光时域反射仪OTDR
FlexScan OTDR产品特点：
快速、精确地 SmartAuto 网络分析和故障定位
简单易懂的LinkMap 结果，通过/失败指示
1550 nm 型号支持低成本的故障解决方案
1310/1550 nm 型号支持完全的网络性能分析
警示使用者连接的光纤带光和不好的光纤连接
可内置的光源、光功率计、和可视故障定位仪
蓝牙和Wi-Fi 通讯
可与FOCIS Flex 一起使用，检测连接头
结实、轻便、手持， 便于现场使用
宽大、明亮的触摸屏， 室内室外清晰显示
内部/外部存储，通过USB, 蓝牙, 或 Wi-Fi连接
12 小时 Telcordia 电池连续操作时间
FlexScan OTDR应用：
光网络安装、故障排查、和网络维护
OTDR 测试， 及插入损耗和光功率检测
定位违反工业标准或用户定义的通过/失败阀值的故障点
直观可见机柜中或熔接槽里的宏弯或断点
FlexScan OTDR 使网络新手和专家快速地、可靠地定位光网络故障，描述新安装的货维修的网络特征。使用FlexScan 的全新的SmartAuto 模式，多次OTDR 扫描可以快速和准确地检测、定位、确认和测量网络故障。使用工业标准的或用户自定义的通过/失败条件，可在FlexScan中创新的LinkMap上显示网络特性。FlexScan 自动实现测试设置，缩短测试时间，简化结果分析过程，提高效率，降低测试成本。 测试的数据可以保存在内部或外部存储中。内部存储的数据可以通过USB、蓝牙、或WiFi获取。FlexScan 可配置光纤显微镜、光源、光功率计和可视故障定位仪，提供全套解决方案，以保证工程人员拥有故障定位和解决的全部工具。 FlexScan 为现场工作而设计，结实、耐用、轻便、功能强大， 并且可灵活配置。
FlexScan OTDR技术指标：
|
OTDR |
|
|
发光类型 |
激光 |
|
安全级别 |
级别 1 FDA 21 CFR 1040.10 和 1040.11, IEC 60825-1: 2007-03 |
|
光纤类型 |
单模 |
|
波长 |
FS200-50: 1510 ±20 nm FS200-100: 1310/1550 ±20 nm |
|
波长误差 |
±20 nm |
|
动态范围(SNR=1) b |
32/30 dB @1310/1550 nm |
|
事件盲区 |
0.8 m |
|
衰减盲区 |
3.6 m |
|
脉冲宽度 |
3, 5, 10, 20, 30, 50, 100, 200, 300, 500 ns; 1, 2, 3, 10 µs |
|
范围设置 |
250 m - 240 km |
|
数据采样点 |
2,300,000， 5 cm数据间隔采样 |
|
数据间隔 |
16 m |
|
群折射率(GIR) |
1.4000 - 1.7000 |
|
距离不确定度(m) |
±(1 + 0.005% x 距离 + 数据点间隔) |
|
线性度 |
±0.05 dB/dB |
|
曲线文件格式 |
Telcordia SR-4731 Issue 2 |
|
曲线文件介质 |
4 GB 内部存储(>1000 曲线); 外部 USB 盘 |
|
数据到PC 传送 |
USB 线 或 蓝牙 或Wi-Fi (可选) |
|
标准 OTDR工作模式 |
SmartAuto, 专家, 实时 |
|
显示方式 |
LinkMap 总结， LinkMap 事件，曲线 |
|
数据更新时间 |
4 Hz |
|
在线光纤保护 |
安全输入光功率 ≤ +3 dBm，波长范围 1260 - 1675nm |
|
在线光纤检测 |
报告在线光纤，输入光功率 ≥ -35 dBm， 波长范 1260 - 1675 nm |
|
可视故障定位仪(VFL) |
|
|
发光类型 |
可见红激光 650 ±20 nm |
|
安全级别 |
级别 II FDA 21 CFR 1040.10 和 1040.11, IEC 60825-1: 2007-03 |
|
输出功率 |
0.8 mW 单模光纤 |
|
模式 |
CW, 2 Hz 闪光 |
|
光源 (可选) |
|
|
发光类型 |
激光 |
|
安全级别 |
级别I, FDA 21 CFR 1040.10 和1040.11, IEC 60825-1: 2007-03 |
|
光纤类型 |
单模 |
|
波长 |
FS200-50: 1510 ±20 nm FS200-100: 1310/1550 ±20 nm |
|
光谱宽度 (FWHM) |
5 nm (最大) |
|
内部调制 |
270 Hz, 330 Hz, 1 kHz, 2 kHz, CW, Wave ID |
|
Wave ID (1-3 wavelengths) |
和 AFL OPM/OLS兼容 |
|
输出功率稳定度 |
≤ ±0.1 dB (15 分); ≤ ±0.15 dB (8 小时) |
|
输出功率 |
-3 dBm ±1.5 dB |
|
光功率计 (可选) |
|
|
校准波长 |
1310, 1490, 1550, 1625, 1650 nm |
|
检测器类型 |
InGaAs, 2 mm直径 |
|
测试范围 |
+23 - -50 dBm |
|
音频检测范围 |
+3 - -35 dBm |
|
Wave ID 范围 |
+3 - -35 dBm |
|
精确度 |
±0.25 dB |
|
分辨率 |
0.01 dB |
|
测量单位 |
dB, dBm or Watts (nW, µW, mW) |
|
常规 |
|
|
|
尺寸 (带保护套) |
86 x 160 x 43 mm |
|
|
重量 |
0.4 kg |
|
|
工作温度 |
-10 °C - +50 °C, 0 - 95 % RH (非冷凝) |
|
|
存储温度 |
-40 °C - +70 °C, 0 - 95 % RH (非冷凝) |
|
|
电源 |
可充电锂电池或 or AC 适配器 |
|
|
电池寿命 |
>12 小时, Telcordia 测试标准 |
|
|
显示 |
彩色触摸屏，4.3英寸， LCD, 480x272 backlit |
|
|
USB 接口 |
1 主口; 1 micro-USB 功能口 |
|
|
蓝牙 (可选 ) |
兼容Windows PC, Apple iOS, Android |
|
|
WiFi (可选) |
IEEE 802.11 / WLAN |
|
|
|
|
|
说明:
除非特别说明，所有指标在 25 °C 有效
测量使用设置 240 km 范围，10 µs 脉冲宽度和 3 分钟平均时间
