品牌：藤仓

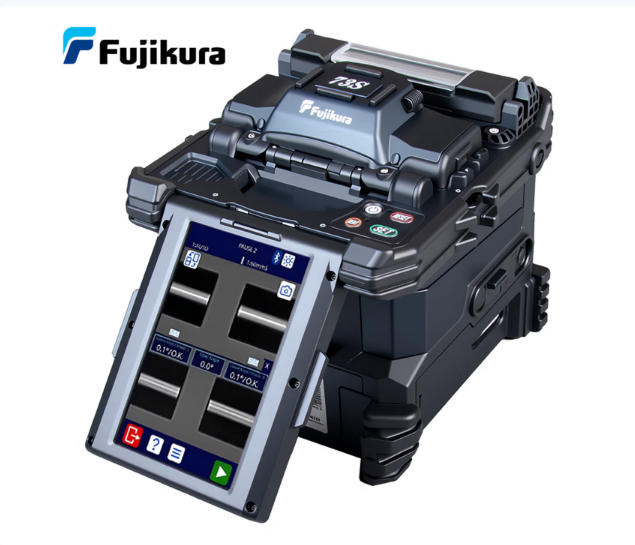

藤仓73S光纤熔接机产品特点
纤芯对准单芯光纤熔接机
采用同步光纤制备技术，可以同时剥除，切割制备两根光纤
防风盖和护套压板联动技术，可自动开关的防风罩
具备G654E光纤熔接程序
自动感应加热功能，便捷的热缩套管定位模式
新增导向槽，光纤放置更便捷，光纤固定夹具功能
免工具更换电极棒
BTR-19大容量6380mAh锂电池
5英寸彩色液晶触摸屏，内置视频及PDF操作指导
支持手机TYPE-C适配器和充电宝为熔接机供电
藤仓73S光纤熔接机技术参数：
|
光纤对准方式 |
纤芯对准 |
|
适用光纤类型 |
SMF(G.652),MMF(G.651),DSF(G.653),CSF(G.654),NZDSF(G.655),BIF(G.657) |
|
包层直径 |
80~150um |
|
涂覆层直径 |
100μm~3mm |
|
光纤切割长度 |
5~16mm |
|
熔接/加热模式 |
100个熔接模式和30个加热模式 |
|
熔接损耗 |
0.02dB(G,652), 0.01dB(G.651), 0.04dB(G.653), |
|
熔接时间 |
SM FAST模式：平均7-9秒， SMAUTO模式:平均11~13秒， AUTO模式:平均14~16秒 |
|
加热时间 |
60mm模式：2-27秒，60mm slim模式:平均14~16秒 |
|
熔接结果存储 |
20000个熔接记录，100个熔接图像存储 |
|
光纤观察方式和放大倍数 |
两轴观测的5英寸TFT触摸屏 |
|
X/Y单独显示320倍，X/Y同时显示200倍 |
|
|
拉力试验 |
2N |
|
回波损耗 |
>60dB |
|
对应热缩管 |
60mm, 40mm和藤仓的微型热缩管，支持66mm |
|
满电状态下熔接加热次数 |
使用BTR-19锂电池可以维持300次的熔接加热循环（6380mAh大容量锂电池） |
|
交流供电 |
100~240V AC (50~60Hz)，MAX= 1.5A |
|
直流供电 |
DC10~15V，MAX=7A |
|
电极棒寿命 |
熔接6000芯左右 |
|
接口 |
USB 2.0(Type-C)，用于PC连接和充电宝供电，支持因特网联网软件升级USB 2.0(Type-A),可用于连接外置LED灯以及为移动设备充电 6针Mini-DIN口，用于RS02/03热剥钳供电 |
|
尺寸 |
157W x 178D x 171H (mm) （不包括凸出部分） |
|
重量 |
含电池2.6kg |
|
操作条件 |
海拔：0~5000m，风速：15m/s |
|
温度：-10~50℃，湿度：0~95%RH |
|
|
三防性能 |
抗摔：76cm高度六方向的自由坠落 |
|
防雨：降水量在10mm/hr的情况下10分钟 |
|
|
防尘：暴露于灰尘中（0.1~500um大小的硅酸铝颗粒） |
藤仓73S光纤熔接机配置清单
|
主机及附件 |
||
|
说明 |
型号 |
数量 |
|
熔接机主机 |
73S |
1台 |
|
光纤切割刀 |
CT16 |
1把 |
|
电池 |
BTR-19 |
1块 |
|
交流适配器 |
ADC-22 |
1个 |
|
交流电源线 |
ACC-24 |
1根 |
|
酒精泵 |
AP-02 |
1个 |
|
携带箱 |
CC-47 |
1个 |
|
熔接机背带 |
ST-02 |
1根 |
|
备用电极棒 |
ELCT2-16C |
1对 |
|
光纤夹具装载板 |
SP-05 |
1对 |
|
USB数据线 |
USB-02 |
1根 |
|
PC与夹具设置指南 |
SG-13-E |
1份 |
|
使用说明书 |
PDF格式电子版 |
内置于机器内 |
|
剥纤钳 |
|
1把 |
