品牌：藤仓

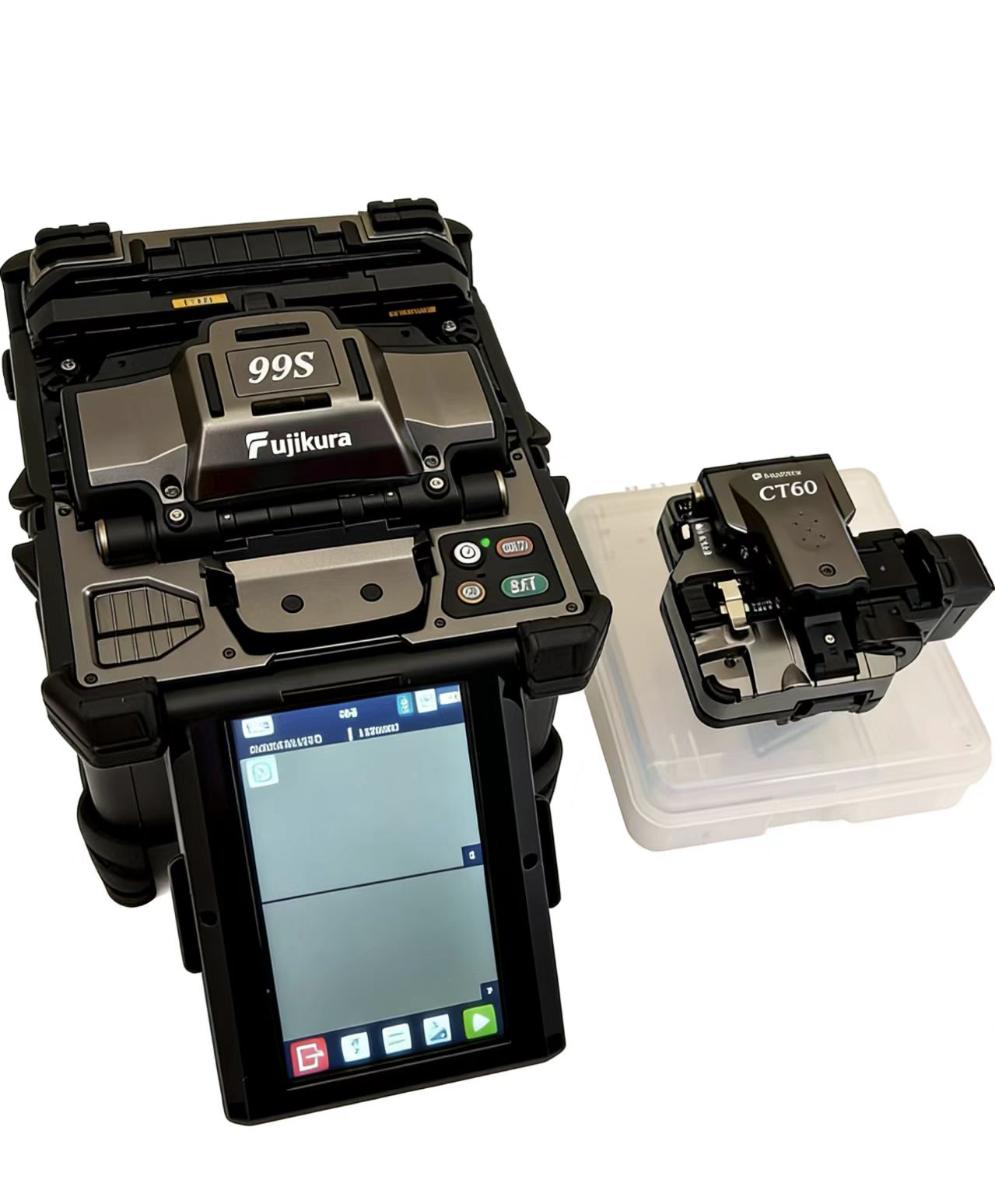

藤仓99S光纤熔接机产品简介
藤仓2026年新款99S单芯光纤熔接机配备了同步光纤制备技术,该功能在87S+/88S+/33S/43S系列中已经获得了成熟应用。通过同步光纤制备技术，可以实现两根光纤的同时剥纤、同时切割、同时放置，以满足更快的光纤熔接操作，相比前代机型61S,62S光纤熔接机可节省至少20%的时间。
99S在光纤放置区域增设了V型导向槽，将手指对准该导向槽，就可以更轻松地实现光纤的轻松放置，即便是在昏暗环境下工作也无需担心。此外，99S光纤熔接机对于放置光纤的范围很大，即使光纤尖端超过了电极棒中心位置，也可以通过光纤熔接机马达自我调整技术实现正常熔接。
99S还配备了GPS定位功能，可实时记录查询光纤熔接机位置信息。99S支持USB供电技术，即使在突发供电不足时，也能通过移动电源继续对设备供电，确保熔接工作稳定进行。
87S+,88S+光纤熔接机具备的自动开关防风盖和加热器、热缩套管定位技术、智能刀片管理技术和智能熔接控制技术，全部都应用到了99S光纤熔接机上。
99S标配的CT60切割刀，它可以根据用户需要，自由调节刀臂打开角度的大小，CT60光纤切割刀片从CT50光纤切割刀的16面增加到28面，无需调节刀片的高度就增加了刀片的切割次数。
99S单芯光纤熔接机+CT60光纤切割刀组合，可以涵盖从运营商骨干光纤的网络施工维护，到光器件光电子元件的生产，帮助快速实现光纤接续工作。
藤仓99S光纤熔接机产品特点
纤芯对准单芯光纤熔接机
7秒熔接，9秒加热，便捷的热缩套管定位模式
5英寸彩色液晶触摸屏
配备蓝牙无线通信功能
同步光纤制备技术，可以两根光纤同时剥纤、切割、放置，缩短操作时间
扩大的光纤放置范围，可以轻松放置待熔接光纤
内置GPS定位功能，可实时查询、记录熔接位置信息
智能刀片管理技术和智能熔接控制技术
具备自动化架构，便捷的热缩套管定位模式
具备光纤固定夹功能
能够兼容250pm光纤和900pm松套管光纤的通用护套压板
可以免工具更换电极棒
内置BTR-19大容量锂电池6380mAh
内置教学视频和PDF操作手册
藤仓99S光纤熔接机技术参数
|
光纤对准方式 |
六马达纤芯对准 |
|
适用光纤类型 |
SMF(G.652),MMF(G.651),DSF(G.653),CSF(G.654),NZDSF(G.655), BIF(G.657)) |
|
包层直径 |
80~150um |
|
涂覆层直径 |
100μm~3mm |
|
光纤切割长度 |
5~16mm |
|
熔接/加热模式 |
100个熔接模式和30个加热模式 |
|
熔接损耗 |
0.02dB(G,652), 0.01dB(G.651), 0.04dB(G.653), |
|
熔接时间 |
SMFAST模式:平均7~9秒， SMAUTO模式:平均11~13秒， AUTO模式:平均14~16秒 |
|
加热时间 |
60mm模式:平均8~15秒60m mslim模式:平均5~10秒 |
|
熔接结果存储 |
20000个熔接记录，100个熔接图像存储 |
|
光纤观察方式和放大倍数 |
两轴观测的5英寸TFT触摸屏 |
|
X/Y单独显示320倍，X/Y同时显示200倍 |
|
|
拉力试验 |
2N |
|
回波损耗 |
>60dB |
|
对应热缩管 |
60mm, 40mm和藤仓的微型热缩管，可支持66mm |
|
满电状态下熔接加热次数 |
使用BTR-19锂电池可以维持300次的熔接加热循环（6380mAh大容量锂电池） |
|
交流供电 |
AC100~240V (50~60Hz)，1.5A |
|
直流供电 |
DC 10-15V ,MAX 7A |
|
电极棒寿命 |
约6000次左右 |
|
接口 |
USB2.0(Type-C),用于PC连接和充电宝供电,支持因特网联网软件升级USB2.0(Type-A),可用于连接外置LED灯以及为移动设备充电6针Mini-DIN口，用于RS02/03热剥钳供电 |
|
无线通信 |
无线连接标准：Bluetooth5.2LE |
|
尺寸 |
157W x 178D x 171H (mm) （不包括突出部） |
|
重量 |
含电池2.7kg |
|
操作条件 |
海拔：0~5000m，风速：15m/s |
|
温度：-10~50℃，湿度：0~95%RH |
|
|
三防性能 |
抗摔：76cm高度六方向的自由坠落 |
|
防雨：降水量在10mm/hr的情况下10分钟 |
|
|
防尘：暴露于灰尘中（0.1~500um大小的硅酸铝颗粒） |
藤仓99S光纤熔接机配置清单
|
主机及附件 |
||
|
说明 |
型号 |
数量 |
|
熔接机主机 |
99S |
1台 |
|
光纤切割刀 |
CT60 |
1把 |
|
电池 |
BTR-19 |
1块 |
|
交流适配器 |
ADC-22 |
1个 |
|
交流电源线 |
ACC-14 |
1根 |
|
酒精泵 |
AP-02 |
1个 |
|
携带箱/工作台 |
CC-48 |
1个 |
|
左侧工作托盘 |
WT-11L |
1个 |
|
右侧工作托盘 |
WT-11R |
1个 |
|
工作托盘J型板 |
JP-11 |
1个 |
|
三脚架螺丝 |
TS-04A |
2个 |
|
熔接机背带 |
ST-02 |
1根 |
|
携带箱背带 |
ST-04 |
1根 |
|
备用电极棒 |
ELCT2-16C |
1对 |
|
光纤夹具套装板 |
SP-05 |
1对 |
|
USB数据线 |
USB-02 |
1根 |
|
快速指导手册 |
QRG-02 |
1份 |
|
内置教学视频 |
一 |
内置 |
|
光纤剥纤钳 |
SS05 |
1把 |
藤仓99S光纤熔接机选件
|
说明 |
型号 |
备注 |
|
电池组 |
BTR-19 |
替换用电池组 |
|
电极 |
ELCT2-16C |
替换用电极 |
|
光纤夹具 |
FH-70-200 |
200pm涂覆层直径 |
|
|
FH-70-250 |
250um涂覆层直径 |
|
|
FH-70-900 |
900pm涂覆层直径 |
|
|
FH-70-160 |
160pm涂覆层直径 |
|
|
FH-70-500 |
500um涂覆层直径 |
|
|
FH-60-DC250 |
皮线光缆中的25Oum |
|
|
FH-FC-20 |
2mm直径光缆中的 900um |
|
|
FH-FC-30 |
3mm直径光缆中的 900um |
|
|
FH-60-LT900 |
900pm松套管光缆 |
|
直流电源线 |
DCC-20 |
汽车点烟器转BTR-15/DCA-03 |
|
|
DCC-21 |
汽车蓄电池转 BTR-15/DCA-03 |
|
电池充电器 |
BTC-19 |
可为BTR-19充电的电池充电器 |
|
|
ADC-21 |
交流适配器 |
|
|
ACC-26 |
交流电源线 |
|
光纤切割刀 |
CT62 |
切割长度 8mm |
|
|
CT68 |
包层直径 80um |
|
单芯光纤剥线钳 |
SS05 |
可剥离至125/250/900um直径 |
|
|
SS01 |
仅可剥离至125pm直径 |
|
转移夹具 |
CLAMP-DC-12 |
用于在工作托盘上转移皮线光缆 |
|
冷却托盘 |
JP-12 |
安装在熔接机上，而非工作托盘上 |
|
|
JP-12-FC |
带光纤夹具的JP-12 |
|
保护套管 |
FP-03 |
60mm，max 900um涂覆层直径 |
|
|
FP-03(L=40) |
40mm，max 900pm涂覆层直径 |
|
|
FP-03M |
带磁性材料的FP-03 |
|
|
FPS01-400-12 |
12mm，max 400um涂覆层直径 |
|
|
FPS01-400-15 |
15mm，max 400um涂覆层直径 |
|
|
FPS01-400-20 |
20mm，max 400um涂覆层直径 |
|
|
FPS01-400-25 |
25mm，max 400um涂覆层直径 |
|
|
FPS01-400-34 |
34mm，max 400um涂覆层直径 |
|
|
FPS01-400-40 |
40mm，max 400um涂覆层直径 |
|
|
FPS01-900-15 |
15mm，max 900um涂覆层直径 |
|
|
FPS01-900-20 |
20mm，max 900um涂覆层直径 |
|
|
FPS01-900-25 |
25mm，max 900um涂覆层直径 |
|
|
FPS01-900-34 |
34mm，max 900pm涂覆层直径 |
|
|
FPS01-900-45 |
45mm，max 900um涂覆层直径 |
|
|
FPS01-DC-60 |
60mm，用于皮线光缆和室内光缆 |
