品牌：藤仓

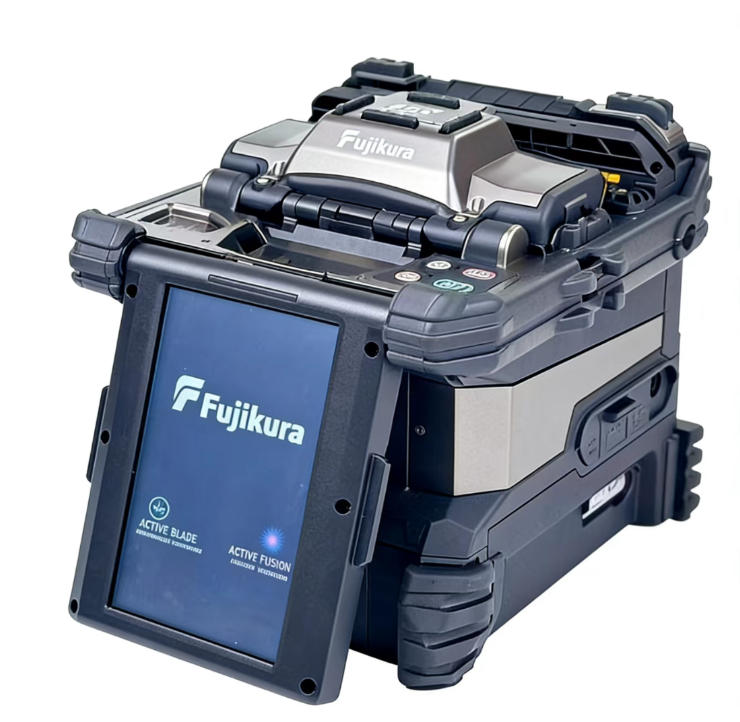

藤仓99R12带状光纤熔接机产品介绍
99R 带状光纤熔接机相较于以往机型更快、更可靠，并且大幅提升了熔接品质，应用了多项新技术重塑施工现场效能。
(1) 光纤自动整列功能
在放置光纤时，如果光纤没有落在 V 型槽的正确位置，该功能可自动将其排列至合适位置，从而减少因放置错误导致的重复操作。
(2) 端面间隔自动校正功能
该功能可在熔接前自动将左右光纤的端面间隔调整为均匀状态，从而降低熔接损耗。
99R 上还搭载了全新 FH-80 系列光纤夹具，在夹具前端增加了压板机构，可以更好地压住光纤，在使用蛛网光纤(SWR)时，光纤的位置偏移减少，放置性能得到提升。
99R 同时具备视频教学指导功能、GPS 功能、USB PD 供电、可现场更换的 V 型槽、智能熔接控制技术和智能刀片管理技术。99R 标配的 CT60 切割刀可以根据用户需要，自由调节刀臂打开角度的大小，并将其切割刀片从以往的 16 面增加到28面，因此再无需调节刀片的高度。
通过以上技术改进，99R 提升了熔接工作效率，适用于数据中心内的高密度多芯数光纤接续以及下一代干线光缆的施工维护。
在不断创新的同时，99R12熔接机也实现了操作功能的人性化，自动化的防风盖和加热器能够帮助操作人员快速完成整个熔接流程。加热器表面的构造便于定位和放置热缩管，能够将热缩管的中心与加热器的中心对准。
99R12熔接机的携带箱整合了多种用途，携带箱打开后就可以开始熔接操作，并且根据不同的操作环境，可以选择将熔接机放置于携带箱的顶部或是将工作托盘取出进行操作。工作托盘配备有两个大空间抽屉可存放工具和电池，并且托盘可以分开成两个部分以适应不同的工作场景。
藤仓99R12带状光纤熔接机产品特点
*12芯带状光纤熔接机
*采用自动化架构，光纤自动整列功能和端面间隔校正功能
*可以在施工现场进行更换的备用12芯光纤V型槽
*可以兼容12芯带状光纤的光纤夹具
*人性化的多功能携带箱
*可蓝牙无线连接CT60光纤切割刀和RS02/03带状光纤热剥除钳
*BTR-19大容量锂电池6380mAh，满电状态下可以熔接加热165次
*内置 GPS 定位功能，可实时记录熔接位置信息
*支持移动电源供电
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册
藤仓99R12带状光纤熔接机技术参数
|
光纤对准方式 |
利用光纤熔接过程中表面张力作用进行包层对准 |
|
|
适用光纤芯数 |
单芯, 2, 4, 5, 6, 8, 10, 12 |
|
|
适用光纤类型 |
光纤类型 |
单模光纤 |
|
多模光纤 |
||
|
包层直径 |
约为125μm |
|
|
适用涂覆层 |
光纤夹具 |
涂覆层形状：参考夹具类型 |
|
切割长度：10mm |
||
|
光纤熔接效果 |
熔接损耗 |
ITU-T G.652：平均0.05dB |
|
ITU-T G.651：平均0.02dB |
||
|
ITU-T G.653：平均0.08dB |
||
|
ITU-T G.655：平均0.08dB |
||
|
ITU-T G.657：平均0.05dB |
||
|
熔接时间 |
SM FAST模式：平均16~18秒 |
|
|
SM AUTO模式：平均19~26秒 |
||
|
Single 60mm 模式：平均 8~15 秒 |
||
|
适用热缩套管 |
热缩套管类型 |
加热收缩型套管 |
|
热缩套管长度 |
66mm |
|
|
热缩套管直径 |
加热前6.0mm |
|
|
热缩套管加热效果 |
加热时间 |
40mm FP-05模式：约为33~40秒 |
|
40mm FP-04T模式：约为17~19秒 |
||
|
Single 40mm模式：约为14~16秒 |
||
|
Single 60mm模式：约为13~15秒 |
||
|
光纤拉力测试 |
约为2.0N |
|
|
电极棒寿命 |
约为1,500次熔接 |
|
|
外观属性 |
尺寸W |
约为178mm（不包括突出部） |
|
尺寸D |
约为178mm（不包括突出部） |
|
|
尺寸H |
约为171mm（不包括突出部） |
|
|
重量 |
约为2.6kg（含电池） |
|
|
环境适应能力 |
温度 |
使用环境：-10~50℃ |
|
存储环境：-40~80℃ |
||
|
湿度 |
使用环境：0~95%RH不结露 |
|
|
存储环境：0~95%RH不结露 |
||
|
海拔 |
3,700m |
|
|
交流适配器 |
输入 |
交流100~240V, 50/60Hz，1.5A |
|
输出 |
DC12V, 5A |
|
|
电池 |
类型 |
可充电锂电池 |
|
输出 |
约为直流14.4V / 6,380mAh |
|
|
容量 |
约为165次熔接和加热循环 |
|
|
温度 |
充电环境：0~40℃ |
|
|
存储环境：-10~50℃ |
||
|
电池寿命 |
约为500次充电循环 |
|
|
显示 |
液晶显示器 |
5英寸TFT彩色触摸屏 |
|
放大倍数 |
约为20倍：12芯带状光纤，90倍：单芯光纤 |
|
|
照明 |
V形槽 |
LED灯 |
|
GPS |
|
记录当前熔接位置（无位置追踪功能） |
|
接口 |
PC连接 |
USB2.0 Type-C；支持 USB PD 供电，支持因特网联网远程升级 |
|
电源输出 |
USB2.0 A 型口 直流DC5V / 500mA |
|
|
带状光纤热剥除钳 |
Mini DIN 6pin |
|
|
无线通信 |
Bluetooth 5.2 |
|
|
数据存储 |
熔接模式 |
100个熔接模式 |
|
加热模式 |
30个加热模式 |
|
|
熔接结果 |
20,000个熔接结果 |
|
|
熔接图像 |
100个图像 |
|
|
三防性能 |
防震 |
76cm高度六方向的自由坠落 |
|
防雨 |
降水量在10mm/hr的情况下10分钟 |
|
|
防尘 |
暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） |
|
藤仓99R12带状光纤熔接机配置清单
|
主机及附件 |
||
|
说明 |
型号 |
数量 |
|
熔接机主机 |
99R12 |
1台 |
|
电池 |
BTR-19 |
1块 |
|
交流适配器 |
ADC-22 |
1个 |
|
交流电源线 |
ACC-24 |
1根 |
|
光纤切割刀 |
CT60 |
1把 |
|
带状光纤热剥除钳 |
RS03 |
1把 |
|
光纤夹具 |
FH-80-XX |
2对 |
|
备用12芯光纤V型槽 |
VG12-02 |
1副 |
|
备用电极棒（在备用V型槽上） |
ELCT2-16C |
1对 |
|
酒精泵 |
AP-02 |
1个 |
|
内六角螺丝刀 |
HEX-01 |
1把 |
|
V型槽清洁刷 |
VCB-01 |
1把 |
|
USB数据线 |
USB-02 |
1根 |
|
快速指导手册 |
QRG-03 |
1份 |
|
携带箱/工作台 |
CC-48 |
1个 |
|
左侧工作托盘 |
WT-11L |
1个 |
|
右侧工作托盘 |
WT-11R |
1个 |
|
工作托盘冷却架 |
JP-11 |
1个 |
|
三脚架螺丝 |
TS-04A |
2个 |
|
携带箱背带 |
ST-03 |
1根 |
|
熔接机背带 |
ST-02 |
1根 |
|
用户手册 |
PDF 文件存储在熔接机中 |
内置 |
