品牌：汇信

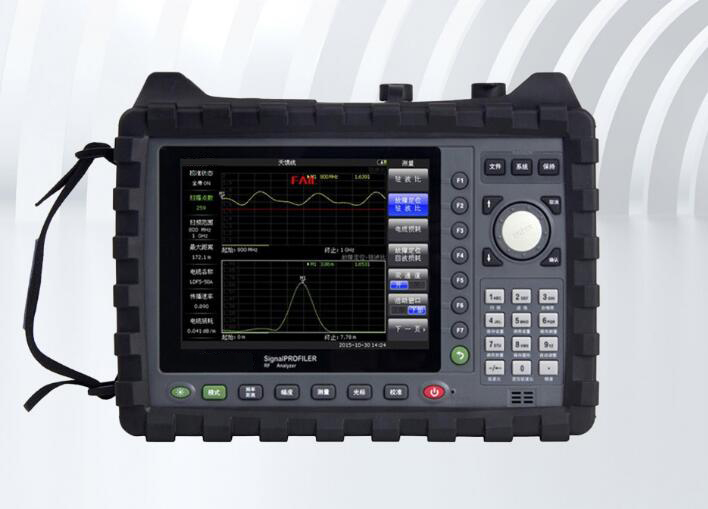

ACTC-8600AH频谱分析仪主要功能
●室内、室外信号覆盖及清网测试 ( 选件 )；
●具备 20MHz解析带宽；
●具备时域测量功能，支持视频触发、时隙触发、外部触发；
●可进行远程实时控制，支持数据导入导出；
●可提供 100kHz~3.1GHz/25MHz~6GHz的跟踪源（选件）；
●可选配带GPS和电子罗盘的定向天线锁定干扰源位置（选件）；
●整机重量 <3kg，满电量下可连续使用时间>3.5小时；
● 6.5寸高亮液晶屏，支持室外强光下使用。
ACTC-8600AH频谱分析仪产品特点
●9kHz~6GHz频率范围；
●具备快速扫描模式、扫描时间可设置范围 10us~1000s，平均噪声电平为-164dBm/Hz；
●功率一键测量：信道功率、占用带宽、邻道功率、场强测量；
●干扰分析功能：光谱图、信号强度、接收信号强度指示、频道扫描、信号识别、差分频谱、干扰定位( 选件)、数字余辉；
●支持主流的无线通信系统的解调分析：FDD-LTE，TDD-LTE，WCDMA/HSDPA+，TD-SCDMA/HSDPA+，CDMA/EVDO，GSM/EDGE 多种解调模式( 选件)；
ACTC-8600AH频谱分析仪技术参数
|
型号 |
ACTC-8600AH |
|
频率范围 |
9kHz ～ 6GHz |
|
频率精度/ 分辨率 |
±1 ×10-6±1/1Hz |
|
相位噪声 |
典型 < -110 dBc/Hz @ 偏移100kHz
典型< -100 dBc/Hz @ 偏移10 kHz |
|
安全输入电平 |
不大于+30dBm（峰值功率/ 入口衰减>15dB）；+50VDC |
|
三阶互调截获点 |
典型值>+15dBm |
|
二次谐波抑制 |
<-70dBc -20dBm 单音混频器输入，放大器关闭 |
|
三阶互调 |
<-70dBc -20dBm 双单音混频器输入，信号间≥ 1MHz，放大器关闭 |
|
剩余响应 |
≤ -85dBm 1MHz ~ 6000MHz（无信号输入，衰减器为0） |
|
参考电平范围/ 精度 |
-167dBm ～ +35dBm/ ≤ ±0.5dB@+25±5℃ |
|
输入端口/ 驻波比 |
N 型/50Ω/<1.8 |
|
跟踪源输出频率/ 电平 |
25MHz ~ 6GHz/-30dBm-0dBm |
|
工作模式 |
点频/ 扫频 |
|
电平分辨率/ 精度 |
1dB/±2dB |
|
电源 |
适配器AC100 ~ 240 V/50 ~ 60Hz DC19V /3.42A、内置锂电池11.1V / 5.2Ah |
|
环境温度 |
工作温度-10℃ ~ +55℃储藏温度-40℃ ~ +80℃ |
|
显示 |
6.5 寸 TFT 彩色 LCD |
|
尺寸/ 重量 |
257mm × 75mm × 185mm/<3kg |
|
型号 |
ACTC-8600AH |
|
LTE 解调分析指标 |
|
|
频率范围 |
10MHz~6GHz |
|
宽带 |
1.4MHz，3MHz，5MHz，10MHz，15MHz，20 MHz |
|
EVM 模式 |
BTS 模式(RS/P-SS/S-SS/PDSCH)，OTA 模式(RS) |
|
测试信息汇总: |
射频测量、调制信号质量、全部测量信息 |
|
射频测量 |
|
|
射频测量精度 |
± 1.0 dB 典型值 ( 输入范围 –50 dBm ~ +10 dBm) LTE-FDD |
|
± 1.0 dB 典型值 ( 输入范围 –30 dBm ~ +10 dBm) LTE-TDD |
|
|
调制解调测量 |
|
|
频率偏差 |
± 10 Hz + 参考时钟偏差 |
|
EVM( 均方根) 精度FDD-LTE |
2.0% 典型值(E-UTRA Test Model 3.1，输入范围–50 dBm ~ +10 dBm) |
|
EVM( 均方根) 精度TDD-LTE |
2.0% 典型值(E-UTRA Test Model 3.1，输入范围–50 dBm ~ +10 dBm) |
|
空口测量 |
|
|
信号扫描 |
可以扫描6 个小区 |
|
测量S-SS、RSRP、RSRQ、SINR |
|
|
自动保存GPS 信息，SS 功率和调制测量结果 |
|
|
多天线测试 |
支持MIMO 2X2、4X4 |
|
显示RS 功率及多天线延时 |
|
|
TDD/FDD-LTE 地图覆盖测试 |
可扫描小区的PCI、SS 功率、RSRP、RSRQ 等信息 |
|
测量数据可导出为KML 格式和CSV 格式； |
|
ACTC-8600AH频谱分析仪选件信息
|
序号 |
类别 |
名称 |
规格型号 |
订货号 |
|
1 |
整机 |
手持频谱分析仪（中文） |
ACTC-8600A |
2022.8600A.01 |
|
3 |
整机 |
手持频谱分析仪（中文） |
ACTC-8600AH |
2022.8600AH.01 |
|
4 |
选件 |
终端式功率计 |
ACTC-8000-0040 |
2022.800030 |
|
5 |
选件 |
通过式功率计 |
ACTC-8000-0050 |
2022.800031 |
|
6 |
选件 |
功率计（软件） |
ACTC-8600-815 |
2022.8600A.50 |
|
7 |
选件 |
功率计（软件） |
ACTC-8600AH-802 |
2022.8600AH.30 |
|
8 |
选件 |
地图覆盖 |
ACTC-8600-801 |
2022.8600A.34 |
|
9 |
选件 |
GPS 接收机（AS-216M） |
ACTC-2160-901 |
2022.8600A.28 |
|
10 |
选件 |
信道覆盖 |
ACTC-8600AH-801 |
2022.8600AH.28 |
|
11 |
选件 |
干扰分析 |
ACTC-8600-800 |
2022.8600A.33 |
|
12 |
选件 |
干扰定位 |
ACTC-8600-802 |
2022.8600A.29 |
|
13 |
选件 |
干扰分析 |
ACTC-8600AH-800 |
2022.8600AH.27 |
|
14 |
选件 |
干扰定位 |
ACTC-8600AH-816 |
2022.8600AH.44 |
|
15 |
选件 |
定向- 有源对数周期天线 |
|
根据客户测试需求定制 |
|
16 |
选件 |
FDD-LTE 基站测试 |
ACTC-8600AH-803 |
2022.8600AH.31 |
|
17 |
选件 |
FDD-LTE 空口测试 |
ACTC-8600AH-804 |
2022.8600AH.32 |
|
18 |
选件 |
TDD-LTE 基站测试 |
ACTC-8600AH-805 |
2022.8600AH.33 |
|
19 |
选件 |
TDD-LTE 空口测试 |
ACTC-8600AH-806 |
2022.8600AH.34 |
|
20 |
选件 |
ACTC-8600AH-GSM/EDGE 测量选件 |
ACTC-8600AH-807 |
2022.8600AH.35 |
|
21 |
选件 |
ACTC-8600AH-WCDMA/HSDPA 基站分析 |
ACTC-8600AH-808 |
2022.8600AH.36 |
|
22 |
选件 |
ACTC-8600AH-WCDMA/HSDPA 空口分析 |
ACTC-8600AH-809 |
2022.8600AH.37 |
|
23 |
选件 |
ACTC-8600AH-TD-SCDMA/HSDPA 基站分析 |
ACTC-8600AH-810 |
2022.8600AH.38 |
|
24 |
选件 |
ACTC-8600AH-TD-SCDMA/HSDPA 空口分析 |
ACTC-8600AH-811 |
2022.8600AH.39 |
|
25 |
选件 |
ACTC-8600AH-CDMA2000 基站分析 |
ACTC-8600AH-812 |
2022.8600AH.40 |
|
26 |
选件 |
ACTC-8600AH-CDMA2000 空口分析 |
ACTC-8600AH-813 |
2022.8600AH.41 |
|
27 |
选件 |
数字余辉功能 |
ACTC-8600AH-815 |
2022.8600AH.43 |
|
28 |
选件 |
ACTC-8600AH-EVDO 基站分析 |
ACTC-8600AH-817 |
2022.8600AH.46 |
|
29 |
选件 |
ACTC-8600AH-EVDO 空口分析 |
ACTC-8600AH-818 |
2022.8600AH.47 |
|
30 |
选件 |
频道扫描 |
ACTC-8600AH-819 |
2022.8600AH.48 |
|
31 |
选件 |
跟踪源（100kHz~3.1GHz） |
ACTC-8600A-TG |
2022.8600A.27 |
|
32 |
选件 |
跟踪源功能（25MHz~6000MHz） |
ACTC-8600AH-TG |
2022.8600AH.29 |
