ZY5068手持数字电平振荡器简介
ZY5018手持数字选频电平表和ZY5068 手持数字电平振荡器是一套既便于携带的现场测试仪表。不仅适用于通信系统对基带特性的测试，适用于电力载波通信设备和电力保护高频通道的调试、开通、维护测试，以及大专院校相关专业的教学和实验。仪表采用 ARM 微功耗、高性能微处理芯片技术，3.5 〞彩色 LCD 显示，全中文菜单式界面，数字键盘式操作，内置可充电锂电池，交 / 直流供电。使得仪器体积小，重量轻，功能强大，性能稳定，显示清晰，操作十分简便。测量数据自动存贮，可以在本机查询，也可以通过 USB 口下载到 U 盘，传输到 PC 机处理或打印报表。仪表具有自动电平校准、自动量程切换、 AFC 频率自动跟踪、快速自动搜索、近端同步测量、远端双机自动对测、阻抗测量、杂音测量等功能。
ZY5068手持数字电平振荡器功能特点
仪表发信电平： -77.9dB ～ +20dB ，具有良好的频响和电平稳定度，输出纯度高，高质量信号源。输出口设有自动保护电路，不会因强信号灌入而损坏输出电路，适用于继电保护高频收、发信机测试
仪表工作频率测量范围： 200Hz ～ 1700kHz ，包括从话路到 300 路群路的全部频段，分辨率 1Hz ，频率± 1 × 10 - 6 ± 1Hz 。频率调节全数字化，操作简便。频率增量调节用户自由选择，小步进 1Hz
电平自动校准： 随时校正不同测量带宽 0dB 电平
电平测量范围： - 90dB ～ +50dB ， 分辨率 0.01dB
自动单位切换： dB/dBm/mV 三种测量单位按单位键自动切换，直接显示测试结果而不用计算
AFC 功能： 可以全频段长时间跟踪被测信号
快速自动搜索： 自动寻找未知信号， 快速准确地测量未知信号的电平和频率
选频测量： 具有 25Hz 和 1.74kHz 两种带宽，良好的选择性以及很低的固有失真，使电平表不仅仅作电平和串杂音测量，也可作波形分析
近端同步测量、远程双机自动对测： 自动测量载波通道，高频保护通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数测量
阻抗测量： 载波通道线路阻抗测量，可直读阻抗模值 20 Ω～ 1200 Ω，显示分辩率 0.1 Ω
杂音测量： 设有点频和自动（扫频）测量两种方式，自动测量的结果直读并自动存储
另外，由于电平表的高电平输入可达 +50dB ，配合各种输入、输出阻抗适用于和通信设备进行匹配测量；高电平测量输入阻抗≈ 30k Ω，适宜于作跨接测量

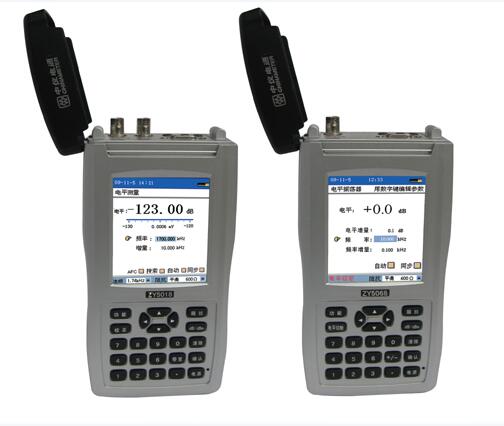

ZY5018手持数字选频电平和ZY5068 手持数字电平振荡器外形设计均为手持式结构，内部电路采用了三层叠式结构，模块化设计，层间采用针式链接。所以仪器体积小、重量轻、可靠性高，便于携带，适合各种条件和环境使用
ZY5068手持数字电平振荡器技术参数
|
频率误差 |
±1×10-6±1Hz，分辨率1Hz |
|
输出电平与阻抗 |
不平衡0Ω -77.9dB～+20dB，允许外接75Ω |
|
不平衡75Ω -77.9dB～+14dB，（-68.9dBm～+23dBm） |
|
|
平衡 0Ω -71.9dB～+20dB |
|
|
平衡150Ω -77.9dB～+20dB，（-71.9dBm～+26dBm） |
|
|
平衡600Ω -77.9dB～+20dB |
|
|
电平显示器 |
LCD汉字图形显示，菜单式操作， 电平数字指示，具有dB、dBm、mV 三种单位显示 |
|
频率与电平调节 |
采用数字键或增量上 /下键输入 |
|
增量调节:频率、电平步长由用户设定 |
|
|
输出电平误差 |
0dB固有误差 ±0.1dB |
|
电平线性误差 ±0.2dB |
|
|
输出信号平衡度 |
≥40dB |
|
失真衰减 |
二、三次谐波衰减 ≥46dB |
|
非谐波和杂散衰减 ≥46dB |
|
|
外形尺寸 |
200mm × 100mm × 60mm |
|
重量 |
0.8kg |
ZY5068 手持数字电平振荡器供电方式
|
ZY5018手持数字选频电平和ZY5068 手持数字电平振荡器采用两种供电方式，即交直两用 |
|
|
交流供电 |
外置＋ 9V/ 2.5A AC/DC 电源适配器（交流 220V ± 10 ％ 50Hz ± 5 ％） |
|
交流供电时，仪器自动给内置锂电池充电 |
|
|
直流供电 |
内置可充电锂电池，标称电压 7.4V, 2.1AH |
|
电池供电时，功耗小于2W ， 连续工作时间大于 300 分钟 |
|
|
仪器设有电量显示和低电量提示。 |
|
|
环境条件 |
|
|
可 靠 性 |
系统平均无故障工作时间（ MTBF ）： 3000 小时 |
