品牌：汇海

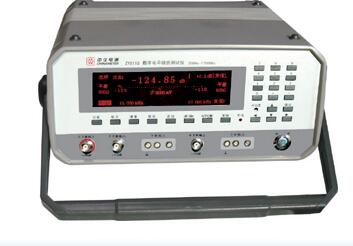

ZY5110数字电平综合测试仪简介
ZY5110数字电平综合测试仪集振荡器、宽频电平表、选频电平表、杂音仪、阻抗表、载波通道自动测试仪、频率计等于一体的多功能仪表。仪表采用双DDS技术、带flash ROM的单片机、温补晶振TCXO以及大规模集成电路开发成功的智能型、全数字化仪表。 仪表测量度，电平稳定，具有自动量程、自动电平校正、AFC、自动快速搜索、近端单机及远端双机同步自动测试，测量结果具有数字和模拟两种指示，数据可存储，并通过RS232接口上传PC机，打印输出。
ZY5110数字电平综合测试仪功能特点
全数字化， 高清晰大屏液晶显示器（LCD）， 汉字图形显示，菜单式操作
发信电平具有良好的频响和电平稳定度，输出纯度高，高质量信号源。输出端口设有自动保护电路，不会因强信号灌入而损坏输出电路，适用于继电保护高频通道的测试
收信电平测量范围-100dB～+50dB，显示分辨率0.01dB
备有各种输出、输入阻抗，适于与通信设备作终端或跨接测量。具有 dB 、dBm、mV 三种测量单位，可根据需要切换，直接显示而不用换算
具有 25Hz 和 1.74kHz 两种选频带宽，良好的选择性和极低的固有失真，使电平表不仅作电平和串杂音测量，还可作波形分析。采用 1.74kHz 带宽可长期监测线路衡重杂音电平
“ AFC ”功能可全频段跟踪被测信号，自动搜索功能快速准确地搜寻测量未知信号的电平和频率
近端单机自动环测，远端双机自动同步对测，自动测量高频通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数，且具有RS232串行接口，数据可存储并上传PC机打印输出
仪表交直流两用， 内置可充电锂电池，可连续工作4小时，功耗小于4W
ZY5110数字电平综合测试仪技术参数
|
频率范围 |
200Hz～1700kHz （平衡600Ω，200Hz～620kHz） |
|
频率调节 |
数字键或上 /下键输入，分辨率 1Hz， 频率误差±3×10-6±1Hz |
|
AFC |
B=25Hz 捕捉带：50Hz ， 同步带： 全频段跟踪 |
|
B=1.74kHz 捕捉带：约 ±500Hz， 同步带： 全频段跟踪 |
|
|
自动搜索 |
低可搜索电平 -80dB |
|
发信电平 |
-77.9dB ～ +12dB， 平衡0Ω阻抗时高输出电平 +18dB |
|
发信电平调节 |
数字键或 增量上/下键输入，分辨率 0.1dB |
|
收信电平 |
-100dB～+50dB |
|
电平显示器 |
LCD 汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示 |
|
电平测量误差 |
0dB 误差 ±0.1dB |
|
频响误差 ±0.2dB |
|
|
电平线性误差 ±0.25dB |
|
|
频率选择性 |
B=25Hz 3dB带宽约24Hz |
|
B=1.74kHz 3dB带宽约1.5KHz |
|
|
中频衰减 ≥ 60dB 镜象频率衰减 ≥ 60dB |
|
|
固有失真衰减 |
ak2 、 ak3 均 ≥ 60dB |
|
输出失真衰减 |
二、三次谐波衰减 ≥ 46dB |
|
非谐波和杂散衰减 ≥ 60dB |
|
|
机内固有杂音 |
B=25Hz ，＜-110dB |
|
输入（或输出）阻抗 |
不平衡：75Ω、∞（输出 0Ω ） |
|
平衡：600Ω、150Ω、∞ （输出 0 ） |
|
|
高电平≈30kΩ |
|
|
回波损耗 |
≥ 30dB |
|
输入（或输出）纵向干扰衰减 |
f ≤ 620kHz： ≥ 40dB |
|
f ＞ 620kHz： ≥ 30dB |
|
|
杂音测量 |
采用 1.74kHz 等效杂音带宽，单位 dBp 或 dBmp |
|
阻抗测量 |
30Ω ～ 1200Ω （模值）， 显示分辨率 0.1Ω |
|
自动测量 |
近端单机环测；远端双机同步对测 |
|
PC 机接口 |
RS232C |
|
外形尺寸 |
270mm（宽）× 120mm（高）× 265mm（深） |
|
重量 |
约3kg （带电池） |
