当前位置:首页>> 数据传输测试仪 >> 话路特性分析仪话路特性分析仪
HS-560话路特性分析仪
HS-560话路特性分析仪
型号:HS-560
品牌:汇海
HS-560话路特性分析仪产品已停产,请选购其他型号和品牌。
详细信息

HS-560话路特性分析仪产品已停产,请选购其他型号和品牌。可以维修同型号HS-560话路特性分析仪产品,如有需要维修业务,您可以与我公司取得联系。

HS-560话路特性分析是一种手持式、可电池供电、大屏幕彩色显示的PCM话路分析仪表,可以完成A-A、A-D、D-A、D-D模式下点电平、频率特性、电平特性、路际串话、空路噪声、量化失真等话路指标的分析。

HS-560话路特性分析仪功能特点

●提供手动测试、自动环测、自动对测、选路自动测试等多种测试方式,并内建PCM端机指标样板,可自动判别测试数据是否差,差时即时有声响报告,记录上有标志识别。
●提供双基准测试信号,可任选1020Hz或820Hz的信号作为测试参考信号,满足不同用户的需要。
●2M接口支持PCM30、PCM31、PCM30CRC、PCM31CRC多种PCM系统。
●测试结果可以用图形模板的方式来显示,测试结果也可以送打印机打印或送计算机保存。
●二线接口提供馈电及环路保持功能。
●支持G.821  E1误码测试功能。
●内置大容量记录存储单元,可以保存1500路话路测试记录,240条误码测试记录。
●支持RS232串行接口和SPP并行接口,软件可在线升级。

● 线路质量合格/不合格指示功能:用户可自行设定关键线路参数门限值,通过将实际测试结果和门限值比较来判定线路质量是否合格。
● 音频寻线功能:可于线路一端发送音频寻线信号,在对端通过音频感应器识别出当前测试线路。
● 仪表可预设测试参数指标门限值,并自动判断是否达标
● 支持DHCP方式获取IP
● 固定制支持RFC1483桥接和RFC1483路由
● 仪表能进行局域网Ping测试,统计丢失数据包及延时,验证以太网络连通性

HS-560话路特性分析仪应用

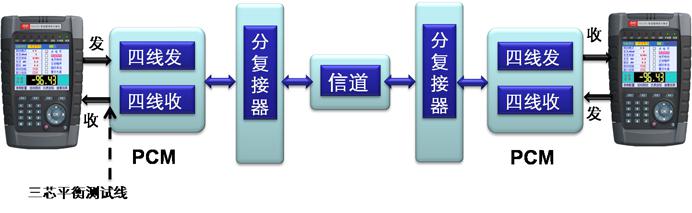

测试方式: A-D、D-D、D-A、A-A


A模式四线接口环测


A模式四线接口对测

HS-560话路特性分析仪通用指标

通用指标

规格尺寸

270×177×73 (mm)

重量

<2.5Kg

显示屏

320x240点阵彩色液晶显示屏

操作方式

键盘

接口

RJ11、RS-232串行接口、打印输出口、电源

电池

可充电锂电池

充电时间

3小时

续航时间

4.5小时

运行环境

操作温度

-10℃~+45℃

存储温度

-20℃~+70℃

操作湿度

10% ~ 90%

存储湿度

5% ~ 95%

数据存储数量

1500条路话路测试记录,240条误码测试记录

HS-560话路特性分析仪配置清单:

编号

产品/规格

备注

1

HS-560话路特性分析仪主机

1台

2

0.5米自检线

1

3

0.7米三芯平衡自检线

1

4

RS232串口电缆

1

5

2米三芯平衡测试线(单小三芯头)

1

6

接地线

1

7

使用手册

1本

8

光盘(HS-560管理软件

1张

9

仪器包

1个
