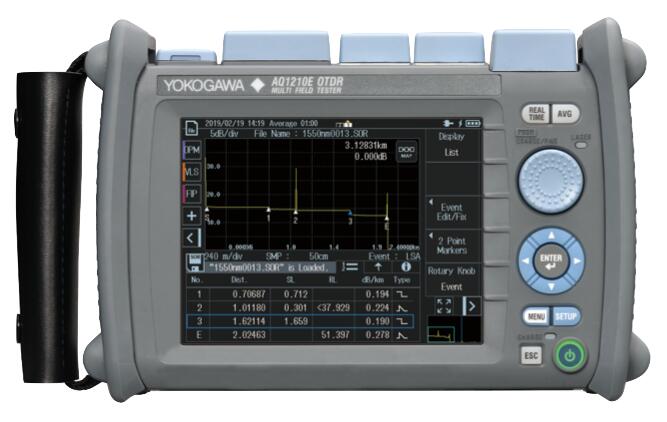

AQ1210横河光时域反射仪OTDR
AQ1210横河光时域反射仪OTDR
型号:AQ1210
品牌:横河
详细信息

AQ1210光时域反射仪是可以测量光纤距离和损耗、确定故障所在位置的智能型、多用途OTDRAQ1210OTDR采用了5.7英寸电容式触摸屏,支持多点触摸与多任务工作方式。AQ1210 光时域反射仪共有6个型号。其中AQ1210A为双波长37/35dB,可以满足城域网、接入网等中长距离测量的要求;AQ1215E3波长42/40/39dB支持FTTH在线检测的大动态范围型号,可以穿透1x128路光分路器,同时它内置滤波器,支持带光线路的在线测量与维护。


AQ1200横河光时域反射仪OTDR主要特点

• 双操作模式:触摸屏与硬键按钮相结合,手指轻点、滑动、缩放或按压操作仪器屏幕
• 多任务处理:执行OTDR测量的同时,还可确认其他纤芯的光功率、光纤ID/弯曲等
• 智能链路分析:一键测量、完整的网络特性,轻松阅读报告
• 强劲续航:可使它在Telcordia标准条件下持续供电10个小时
• 快速启动:从完全关机状态到测量准备完成仅需10
• 多光纤测量:可指导用户按顺序跟踪多个光纤的测量情况
• 高速、高性能实时测量:可根据操作环境选择: 短时的高速模式及波形的高精度模

• PDFOTDR视图模式:OTDR视图只需点击图标,即可在曲线和图形间切换

报告:内置后期处理软件,用于生成PDF格式的OTDR报表•
• 高级曲线分析:包括多曲线分析、双向曲线分析、曲线差异分析、区间分析(回波损耗)
• 远程控制:通过智能手机或平板电脑使用网络浏览器或Wi-FiLAN控制命令进行远程控制

AQ1200横河光时域反射仪OTDR技术指标:

型号

AQ1210

波长

1310/1550nm

量程

500m, 1km, 2km, 5km, 10km, 20km, 50km, 100km, 200km

动态范围

37/35 dB

事件盲区

0.8 m

衰减盲区

5 m /5 m

量程设置

500m ~ 200km

脉宽设置

3ns ~ 10us

存储容量

>1000条曲线

体积

216×157×74mm

重量

1.0kg

显示

5.7英寸电容式触摸屏

AQ1210横河光时域反射仪(OTDR订货信息

型号

波长

动态范围

事件盲区

衰减盲区

AQ1210A

1310/1550nm

37/35dB

0.6m

3.5m/4m

AQ1215A

1310/1550nm

42/40dB

0.6m

3.5m/4m

AQ1210E

1310/1550/1625nm

37.35//35dB

0.6m

3.5m/4m

AQ1215E

1310/1550/1625nm

42/40/39dB

0.5m

3.5m/4m

AQ1215F

1310/1550/1650nm

42/40/37dB

0.6m

3.5m/4m/4m

AQ1216F

1310/1550/1650nm

42/40/40dB

0.6m

3.5m/4m/4m



AQ1200横河光时域反射仪OTDR标准配置:

名称

数量

(1) AQ1210主机

1台

(2) AQ1210A单模模块

1 个

(3) AQ9441(FC) 适配器

1 个

(4) AQ7932 OTDR仿真软件

1 套

(5) AC转换器

1 个

(6) 软包

1 个

(7) 电池

1 个

(8) 电源线

1 条

(9) 肩带

1 条

(10) 中文操作手册

1 本
