品牌：VIAVI

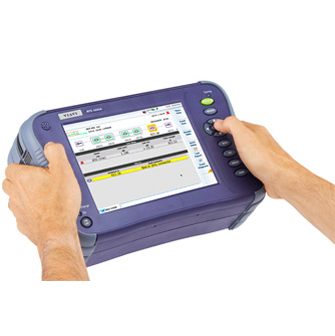

MTS6000AV2光时域反射仪主要特性
紧凑、轻便、模块化和高度集成的平台
多层网络解决方案，从物理层到服务层均能测试
选件包括可现场升级的 VFL、功率计、耳机和视频检测显微镜
提供 40 多种物理单模或多模光纤测试应用模块
多重服务能力，适用于以太网和 SONET/SDH 测试
高度模块化的扁平外形具备升级测试能力，并提供可互换的模块承载架、应用模块和平台选件
MTS6000Av2光时域反射仪主要优势
可扩展的多重测试平台，随网络和相关测试要求而变（物理层到服务层）
针对工作流程和云集成（以太网、WiFi、蓝牙、3G/4G、LTE 等）进行优化
面向未来的高度模块化平台，具有可现场升级的选件和模块，能显著提升生产力
支持云环境的可选 StrataSync™ 软件能提升现场工作效率
MTS6000AV2光时域反射仪应用
1.可执行双向的 OTDR 和损耗测量
2.可执行 10 G、10 GE 和 40 G 光纤色散测试(PMD/CD/AP)
3.可作为光谱分析仪用于安装和维护 CWDM/DWDM 网络
4.可用于 850、1310 和 1550 nm 波长的 10 GELAN- 和 WAN-PHY 网络测试
MTS6000Av2光时域反射仪 OTDR模块技术指标
光时域反射仪部分
EVO_B、C、D系列：
激光安全等级： 21 CFR Class1
距离单位：km ，英尺，英里
折射率范围： 1,30000－1,70000nm；步长 0,00001
采样点： 256,000
距离范围： 0.5km 到320km
距离显示分辨率： 1cm
标识分辨率：1cm
采样分辨率： 4cm
距离精度： ±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度)
衰减测量模式：自动、手动、 2 点、 5 点、 LSA
显示范围： 1.25dB-55dB
衰减显示分辨率：0.001dB
标识分辨率：0.001dB
衰减线性度： ± 0.03dB/dB
反射精度： ±2dB
门限值： 0.01－5.99 dB；步长：0.01 dB
存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0
MTS6000Av2光时域反射仪技术指标（25°C 时的典型值）
通用技术指标
|
平台 |
描述 |
|
显示屏 |
8 英寸 TFT 彩色触摸屏,LCD 800x600（可选高清屏） |
|
I/O 接口 |
2 个 USB 2.0 端口 1 个微型 USB 2.0 端口 RJ45 LAN 10/100/1000 Mbps 1 个 RS422 接口 内置蓝牙（可选） 内置 WiFi 802.11 b/g/n（可选） 1 个音频插孔 1 个小型 SD 接口 |
|
内部存储器 |
2GB（128MB 用于存储） |
|
电源 |
|
|
电池类型 |
标准可拆卸锂离子电池 |
|
交流/直流适配器 |
输入 100–240 V，50–60 Hz， 输出 19 V DC/4.7 A |
|
尺寸 |
|
|
带一个 6100 模块承载架和电池的主机（长x高x宽） |
290 x 188 x 97 毫米（11.5 x 7.4 x 3.8 英寸） |
|
重量 |
|
|
仅主机（无电池和模块） |
2.4 千克 （5.3 磅） |
|
带一个 6100 模块承载架和电池的主机 |
3.4 千克 （7.5 磅） |
|
环境 |
|
|
工作温度范围（无选件） |
–20 至 +50°C （–4 至 122°F） |
|
工作温度范围（带所有选件） |
0 至 +40°C （32 至 104°F） |
|
存储温度 |
–20 至 +60°C （–4 至 140°F） |
|
湿度 |
0 至 95% 无结露 |
|
基本装置光接口（可选） |
|
|
功率计1 |
|
|
校准波长 |
850、1310、1490、1550、1625 nm |
|
波长范围 |
800 至 1650（增量为 1 nm） |
|
精度2 |
±0.2 dB |
|
量程3 |
+10 至 –60 dBm |
|
分辨率 |
0.01 dB/0.01 nW |
|
连接器类型 |
通用推/拉 (UPP) |
|
光话机 |
|
|
动态范围 |
45 dB |
|
功能 |
电话、数据传输 |
|
激光等级 |
1 级 |
|
连接器类型 |
通用推/拉 (UPP) |
|
可视故障定位仪 (VFL) |
|
|
波长 |
650 nm |
|
发射模式 |
CW，1 Hz |
|
激光等级 |
2 级 |
1. 温度 25°C 时，稳定 20 分钟后和调零后
2. 在校准波长下（1650 nm 除外）
3. –45 dBm（从 800 至 1650 nm）
连续波光源（与OTDR同一接口）：（标准配置）
|
|
8100B |
8100C |
8100D |
|
波长 |
1310nm、1550nm、1625nm |
1310nm、1490nm、1550nm、1625nm |
1310nm、1550nm、1625nm |
|
输出功率 |
-3.5dBm |
-3.5dBm |
0dBm |
|
稳定度 |
﹤±0.1dB（25℃，1小时） |
||
|
输出模式 |
CW、270Hz、330Hz、1kHz、2kHz、TWINtest |
||
光功率计（与OTDR同一接口）：（标准配置）
|
|
8100B |
8100C |
8100D |
|
校准波长 |
1310nm、1490nm、1550nm、1625nm |
||
|
功率范围 |
-3 到 -55dBm |
-3 到 -55dBm |
-5 到 -55dBm |
|
精度 |
±0.5dB（在-30dBm时） |
||
订货信息
基本仪表
MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S
MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M
主机选件
内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL
内置光话机（要配置适配器）： E80ETS
内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM
内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL
内置 WiFi 选件：E60V2WIFI
内置蓝牙选件：E60V2BLUE
附加的高性能锂离子可充电电池 E60LIHP1
100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK
光纤迹线察看软件（免费）：EOFS-110
MTS6000Av2光时域反射仪OTDR模块
常用模块
|
型号 |
应用 |
波长 |
动态范围 |
盲区 |
|
E8126B |
中距单模 |
1310/1550nm |
41/40dB |
0.65m/2m |
|
E8136B |
中距单模 |
1310/1550/1625nm |
41/40/40dB |
0.65m/2m |
|
E8126C |
长距单模 |
1310/1550nm |
45/45dB |
0.6m/2m |
|
E8136C |
长距单模 |
1310/1550/1625nm |
45/45/44dB |
0.6m/2m |
|
E8139C |
长距单模 |
1310/1490/1550nm |
45/44.5/45dB |
0.6m/2m |
|
E8126D |
超长距单模 |
1310/1550nm |
50/50dB |
0.5m/2.5m |
|
E8136D |
超长距单模 |
1310/1550/1625nm |
50/50/50dB |
0.5m/2.5m |
