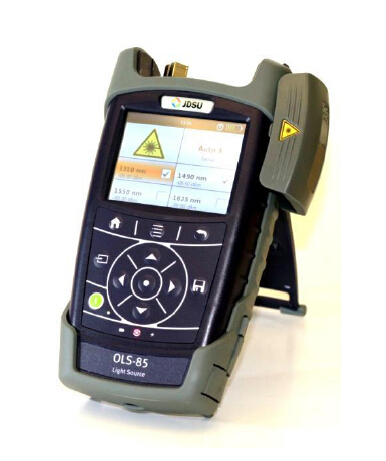

美国VIAVI新款激光光源OLS-85
美国VIAVI新款激光光源OLS-85
型号:OLS-85
品牌:美国VIAVI
详细信息

美国VIAVI激光光源OLS-85简介

OLS-85 手持式光源是一个多用途的,紧凑的仪表,用于光纤网络的验证和认证。它的波长组合使长距离、城域网和接入网的链路损耗测试工作。同时,也适用网络数据中心和本地网测试。

      除了具备全天 24 小时的野外待机能力外, OLS-85 无论在办公中心、生产环境和实验室工作台,用于维修安装,并可以通过它的 USB 或以太网接口实现远程操作。

      可在 OLS-85 上扩展增加 P5000i 光纤检查显微镜,用户可以检查光纤端面质量并只需按一个键就可全自动的判别 “ 合格 / 不合格 ” ,得到认证结果。

      OLS-85 光源配合 OLP-85 光功率计时,具有 - 自动测试,避免手动错误,提高测试速度。自动测试功能,例如自动波长测试和多波长测试,会发送发射波长的信息给接收端,一个兼容自动测试功能的光功率计就会自动设置波长,这一功能可以同时精确测量多 4 个波长,并可实现多波长连续波测试。用户可以在 OLP-85 上生成并保存综合测试报告。

      OLS-85 光源可以让技术人员在任何地方使用,无论塔顶还是井下。技术人员可在功能强大和易于使用的解决方案中。


美国VIAVI激光光源OLS-85特点

      ● 快速、准确、准时完成工作。独特的整合了光纤检查和测试,自动 “ 合格 / 不合格 ” 分析

      ● 电池供电,野外便携的光源。多支持 4 个波长

      ● 3.5 英寸彩色触摸屏,带有触摸笔

      ● Quad 版本( 850 、 1300 、 1310 、 1550nm ),在 850nm 波长兼容环形通量发送条件

      ● FTTx/PON 版本具有 1310nm 、 1490nm 、 1550nm 、 1625nm

      ● 扩展 P5000i 显微镜,自动 “ 合格 / 不合格 ” 光纤检查分析

      ● 输出功率可调

      ● 自动波长和多波长测试功能,可与 VIAVI 光功率计自动配合

      ● 在线损耗测试功能需与 OLP-85 光功率计配合

      ● 结实耐用,防雨设计
美国VIAVI激光光源OLS-85技术参数

OLS-85

OLS-85

OLS-85

OLS-85

2313/01

2313/22

2313/06

2313/26

2313/05

波长

1310/1550nm

1310/1550/ 1625nm

1310/1490/1550/1625nm

MM : 850/1300nm

SM : 1310/1550nm

谱宽

<5 nm

<5 nm

<5 nm

MM : 50/170nm

SM : 5/5nm

发送条件

环通量 EF 兼容( 850nm )

输出功率(设置步长 0.01dB )

0 to –3dBm

–3 to –6dBm

–3 to –6dBm

MM : –20 to –23dBm SM : 0 to –3dBm

稳定度 ② 15 分钟 /8 小时

0.02/0.2dB

0.02/0.2dB

0.02/0.2dB

0.02/0.2dB

模式

连续波 CW ,调制,自动波长 ③ ,多波长

调制信号

270 Hz , 1 kHz , 2 kHz

电池工作时间

>10 小时(锂电池) / >8 小时(碱性干电池)

光接口插芯类型

PC

APC

PC ( 2313/06 )

APC ( 2313/26 )

PC ( 50/125μm MM )

PC ( SM )

光接口适配器类型

可换的 SC , FC , ST 适配器

① 中心波长, 850/1300/1310/1550nm : ±20nm ; 1490/1625nm : ±3nm 。

② 温度: –10 to +55°C ,温度变化 ΔT = ±0.3K ,预热 20 分钟。

③ 配合 OLP-3x 、 OLP-55 、 OLP-85 。


美国JDSU激光光源OLS-85通用参数

激光安全等级

Class 1 激光产品 (IEC 60825-1:2007)

显示

3.5 英寸彩色 LCD 触摸屏 , 4:3

数据存储

多 5 , 000 个检查图像

数据读取

通过 USB

远程控制

通过 USB 或以太网接口

光纤检查功能

动态,冻结,存储的端面图像,自动 “ 合格 / 不合格 ”

电接口

USB 2.0 ( 2x host , type A , 1 x device , Micro-B )

电源

AC 适配器, 8x AA5 号碱性电池或可充电锂电池组

供电模式

活跃,自动关机(可编程设置)

尺寸

208 x 112 x 64 mm

重量

750 g

工作温度

–10 to +55°C

存储温度

–20 to +70°C


美国JDSU激光光源OLS-85订货信息

OLS-85 光源包括:

      ● SmartClass Fiber 仪表主机

      ● SC2 软包

      ● 电子版文档 USB 存储器,含操作手册,技术参数表和报告软件。

      ● 光接口适配器: SC 和 FC 型(可换的)

      ● 快速开始指南和安全说明。

      ● 碱性 5 号干电池 8 节。

描述

订货号

OLS-85 1310/1550nm , PC

2313/01

OLS-85 850/1300/1310/1550nm , PC

2313/05

OLS-85 1310/1490/1550/1625nm , PC

2313/06

OLS-85 1310/1550/1625nm , APC

2313/22

OLS-85 1310/1490/1550/1625nm , APC

2313/26

选项和附件

P5000i 数字分析显微镜,含 4 个检查适配器

FBP-SD101

RBP2 SmartClass Fiber 专用可充电锂电池组( 3.7V/20W )

2305/90.02

PS4 交流电源适配器, 12V , 2A

2305/90.01

UC4 SmartClass Fiber 专用免手提载具

2128/01

SC2 软包

2128/03

FC 型光接口适配器

2155/00.05

SC 型光接口适配器

2155/00.26

ST 型光接口适配器

2155/00.32

USB 电缆, USB-A 到 Micro-USB

K807
