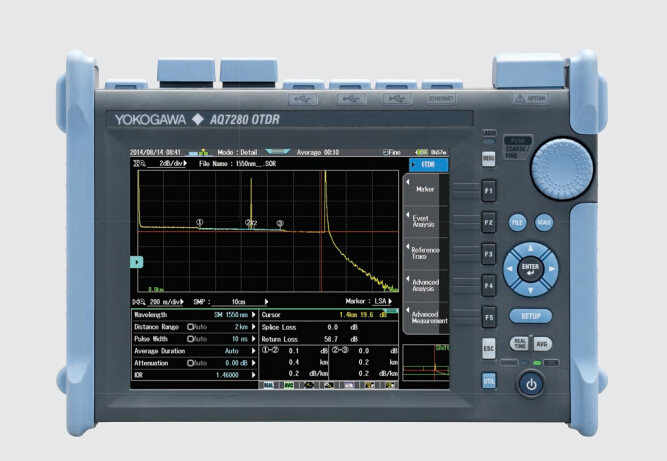

AQ7280系列横河光时域反射仪AQ7282A
AQ7280系列横河光时域反射仪AQ7282A
型号:AQ7282A
品牌:横河
详细信息



AQ7280系列是可以测量光纤的距离和损耗、确定故障所在位置的高性能测量仪器。此前,横河高端OTDR AQ7275系列一直广泛用于包括核心网、城域网和接入网在内的网络系统的安装和维护。此次推出的AQ7280系列是AQ7275系列的替代产品。为了提高效率和测量质量,AQ7280系列采用了电容式触摸屏,拥有多点触控功能,这与智能手机以及其他手持设备相同。AQ7280系列共有9个型号,包括AQ7285AAQ7283KAQ7285A拥有50dB大动态范围,适用于长距离测量,而AQ7283K最多可测量四个不同波长。作为一个模块化的测量单元,用户可以在现场更换测量模块,这使AQ7280系列拥有灵活性和方便性。通过更换测量单元,AQ7280系列可以灵活对应因光通信技术发展而产生 的新的测量需求。



AQ7280横河光时域反射仪(OTDR)产品特点:

AQ7280应用广泛,可以满足从光接入网到核心网分析的所有测试测量需求

 安全可靠:坚固的机身设计,支持在恶劣的 现场条件下工作。成熟的操作系统不但能够确保 测量的稳定性,做出快速响应,而且其防护软件

操作方便:采用高清晰8.4英寸彩色多点式触摸屏与硬键按钮相 结合的双操作模式。通过全新的应用软件,可以 实现全自动测量并轻松查看分析结果。

闪电速度:闪电开机,AQ7280从关机状态到测量准备仅需 几秒钟时间。多任务处理可大幅提 高测试效率。通过无线连接可快速获得测量 报告。

利用安装WindowsTM操作系统的设备和无线路由连接技术,可以远程控制OTDR。运用FlashAiTM技术可以将测量结果从OTDR传输到运行windowsTM操作系统的设备上。此外,通过邮件/文件传输软件发送结果/报告可方便直接生成报表。

持续不断地供电AQ7280锂电池拥有的强劲电力,可使它在Telcordia标准条件下持续供电15个小时。并且,即使激光一直处于打开状态,续航时间也可长达10个小时!



AQ7280横河光时域反射仪(OTDR)技术参数表

显示

  8.4英寸彩色多点式触摸屏800×600

横轴



采样分辨率

  5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m

采样点数

  Max.50,000

读取分辨率

  Min.1cm

群折射率设置

  1.300001.79999步长0.00001

距离单位

  Km,Kf,Miles

偏移误差

  +1m

刻度误差

  量程×2×10-5

采样误差

  +1m采样分辨率

纵轴

显示刻度

  0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div

读取分辨率

  Max.0.001dB

损耗测量精度

  +0.05dB/dB

距离测量功能

  以八位数显示任何两个给定点的相对单程距离

损耗测量功能

  显示单程损耗,最大5位数,步长0.001dB

  平均损耗、接头损耗、熔接损耗、波形上两个给定点的区间损耗

回波损耗测量功能

  测量机械连接器,整个区间及部分区间的回波损耗

曲线分析功能

  多曲线分析,双向波形分析,波形求差分析,分段分析

存储器

内部存储器

  至少存储1000条曲线,全中文文件名

接口

USB(热插拔)

  2USB接口,遵循USB1.1标准,SD卡接口pc、打印机

文件格式

  读:SOR,TRD,TRB,SET(AQ7270/7275)
  写:SOR,SET,CSV,BMP,JPG,PNG

电源

AC 适配器

  AC 100-240V,50~60Hz, max.70W

电池

  工作时间:15小时,充电时间:小于5小时

环境条件

工作温度

  0 to +45oC(充电时:0 to 35oC)

存储温度

  -20 to +60oC

相对湿度

  85%或更少(无凝水)

尺寸/重量

  287×210×80mm /2.2kg

附件

  电池,背带,交流适配器,操作说明书(各一份)



AQ7280横河光时域反射仪(OTDR订货信息

型号

波长

动态范围

事件盲区

衰减盲区

AQ7282A

1310/1550nm

38/36dB

0.6m

3.5m/4m

AQ7283A

1310/1550nm

42/39dB

0.6m

3.5m/4m

AQ7284A

1310/1550nm

45/45dB

0.6m

3.5m/4m

AQ7285A

1310/1550nm

50/50/dB

0.5m

3.5m/4m

AQ7283F

1310/1550/1650nm

42/40/40dB

0.6m

3.5m/4m/4m

AQ7283H

1310/1550/1625nm

42/40/39dB

0.6m

3.5m/4m/4m

AQ7284H

1310/1550/1625nm

46/35/44dB

0.6m

3.5m/4m/4m

AQ7283K

1310/1550nm(SM)

42/40dB

0.6m

3.5m/4m

1490/1625nm

40/38dB

0.6m

3.5m/4m

AQ7282M

850/1300nm(MM)

2725dB

1m

4m/5m


注:以上选型配置表中加粗字体为常用配置。



AQ7280横河光时域反射仪标准配置:

·AQ7280主机·电池·AC适配器/电源线·仿真软件·操作手册·软包·背带

内置稳定光源·光功率计
