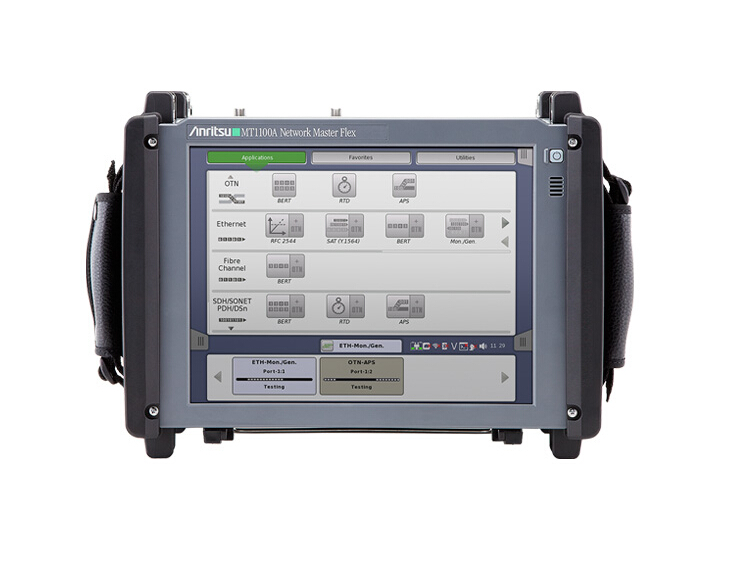

日本安立MT1100A以太网/SDH测试仪
日本安立MT1100A以太网/SDH测试仪
产地:日本安立
型号:MT1100A
详细信息

日本安立MT1100A以太网/SDH测试仪



产品名称: 光时域反射仪

型  号: MT1100A系列

生产厂家: 安立(Anritsu

产  地: 日本

使用范围: 光通信网络工程施工与维护



日本安立MT1100A以太网/SDH测试仪产品简介:

当今的核心网和城域网通信网络正快速实施 100 GigE 和 OTN 技术,以便提供足够的带宽来支持爆炸式增长的移动通信数据。由于使用的客户端信号多种多样且数据量庞大,这些高速率网络对可靠性的要求非常高。通过选择和安装三个模块选件中的最多两个模块,一体化网络主机 MT1100A 可用于 1.5 Mbps 至 100 Gbps 网络和传输设备的研发、制造、安装和维护测试。

日本安立MT1100A以太网/SDH测试仪产品特点:

· 一体化传输测试仪,支持 1.5 Mbps 至 100 Gbps的测试

o OTN核心网和城域网的研发、制造、安装和维护

o 电信级以太网设备的制造、安装和故障排除

o 移动回程网络的安装和验证

o 移动前传安装和验证

o 功能强大的存储区域网络 (SAN) 测试

o 快速轻松的 SDH/SONET 和 PDH/DSn 网络测试

· 多达 个支持所有传输速率的端口

· 简单直观的图形用户界面 (GUI)

· WLAN*/蓝牙*/LAN 连接

· 生成 PDFCSV 和 XML 格式的测试结果文档报告

· 远程操作 (VNC)、专用远程 GUI 软件和远程控制 (脚本)

· 小巧轻便的设计,实现最佳的现场便携性

· 模块化平台可确保实现最大的投资回报率

一体化传输测试仪

MT1100A 可支持四个 100 Gbps 端口,对使用客户端信号的最新 OTN 400 Gbps 技术提供研发支持,这些客户端信号包括以太网、CPRI/OBSAISDH/SONETPDH/DSn 和目前正在开发的光纤通道。

支持高达 400Gbps (100G x 4) 速率测试

MT1100A 最多可支持四个 40 Gbps 或 100 Gbps 端口,各端口既可独立也可同时用于网络和网络设备的测试。为各端口各选一个可用的 CFPCFP2CFP4 (使用 CFP2/CFP4 适配器)CXP 或 QSFP+ 连接器,即可支持插入适合的模块,以进行各种 40 Gbps 和 100 Gbps WDM、交换机和光学收发器的一体化开发和制造。此外,MT1100A 也可输入/输出 CAUI 和 XLAUI 电信号,以支持开发采用了专用扩展器的高速光学模块。

OTN 灵活的映射

具有强大的前向纠错(FEC) 和各种灵活映射的 OTN 协议,正成为最新的数据网络越来越普遍的选择,这要求 OTN 测试仪支持灵活的映射结构,来模拟真实的数据传输。
MT1100A 开箱即可支持 OTU1 至 OTU4 的各种 OTN 映射、多级映射和 ODUflex,以及 OTN 映射以太网、CPRI 和 SDH/SONET 客户端信号测试,是模拟真实数据传输的理想测试解决方案。

日本安立MT1100A以太网/SDH测试仪产品应用

400 Gbps 网络的研发

MT1100A 可以发送和接收各种 100G x 4 客户端信号,为 400 Gbps 网络和传输设备提供强大的研发支持。

产品特点

全球首创便携式传输测试仪,支持同时安装四个独立的 100 Gbps 端口

CFPCFP2CFP4 (使用 CFP2/CFP4 适配器)CXP 和 QSFP+ 接口

采用了专用扩展器的 CAUI 和 XLAUI 电接口

每个 100 Gbps 端口均支持 40 GigE/100 GigE 和 OTU3/3e1/3e2/4 接口

通过抓取以太网帧,详细分析客户端信号

支援各種 OTN 映射,包括多阶段绘图和 ODUflex

通过 ITU-T O.182 建议的泊松分布错误插入,执行 FEC 性能测试

在一个屏幕上显示四个端口的测试结果

推荐模块:个 MU110012A



更高的 100 Gbps 传输设备生产效率

可使用 SCPI 命令进行自动测试且支持四端口的 MT1100A 具有测试传输设备所需的全部功能,能够提升测试效率、降低测试成本,是将设备投资最大化的理想平台。

产品特点

通过模块组合,支持以 1.5 Mbps 到 100 Gbps 比特率运行的 OTN、以太网、CPRI /OBSAISDH/SONETPDH/DSn 和光纤通道

基于 RFC 2544 的传输设备性能测试

CFP、 CFP2CFP4 (使用 CFP2/CFP4 适配器)CXP 和 QSFP+ 接口

光收发器的MDIO分析

CFP/ CFP2VOD、预加重、接收均衡器调节

采用了专用扩展器的 CAUI 和 XLAUI 电接口

彩色显示屏 彩色显示阈值设置和“通过/失败”评估结果

使用 VNC 或 SCPI 远程命令自动重复测试 (以太网、无线网络)  UPDATED

多个用户可利用专用的 GUI 软件,独立访问同一个 MT1100A 中的各个端口

事件日志

推荐模块:个 MU110012A (适用于四个 40 Gbps/100 Gbps 端口)





快速的网络功能验证测试

MT1100A 拥有一体化的传输测试,支持包括 OTNSyncE (ITU-T G.826x)PTP (IEEE 1588 v2)ITU-T Y.1564RFC6349CPRI/OBSAI 等,并且可使用两个端口同时进行多线路测试,从而缩短测试时间,帮助降低成本。

产品特点

一体化支持高达 100 Gbps 的网络开通测试

12.1 英寸大尺寸触摸屏、图形用户界面,配备电池操作

通过使用远程控制的 MT1100A 作为以太网反射器,执行帧回环

通过在远程控制主/从设置的主机端上操作,执行单向延迟测试

内置 GPS 支持 SyncEIEEE1588 v2 和单向延迟同步测试

借助 CPRI/OBSAI 测试,支持移动前传的部署

TCP 确认了用户已体验网络性能 (在测试中使用 RFC 6349 或 iperf)

操作中心通过 VNC 执行远程操作,便于支持现场工程师的工作(以太网、无线网络、GPIB)

使用专用 GUI 软件对 MT1100A 进行启动、控制、文件传输和固件更新,实现远程完全控制 MT1100A

同时使用二个端口和多线路测试,使测量时间减半

事件日志

使用VIP检查光纤端面

推荐模块:MU110011A



快速灵活的故障排除

MT1100A 具有出色的内置故障排除功能,并配备双端口同时进行双向监控,从而能够快速找到问题根源。

产品特点

双端口支持 1.5 Mbps 至 100 Gbps 速率的双向监控和设备插入测试

通过使用 IP 通道统计 (高达 10 Gbps),捕捉最大用量者和网络攻击,并快速捕捉错误帧

以太网帧捕获和 Wireshark 分析

实时线路监控测试

TCP 确认了用户已体验网络性能 (在测试中使用 RFC 6349 或 iperf)

电池操作,可在任何地方快速进行现场故障排除

通过 VNC 进行远程操作,执行长期监控

使用专用 GUI 软件对 MT1100A 进行启动、控制、文件传输和固件更新,实现远程完全控制
