品牌：住友

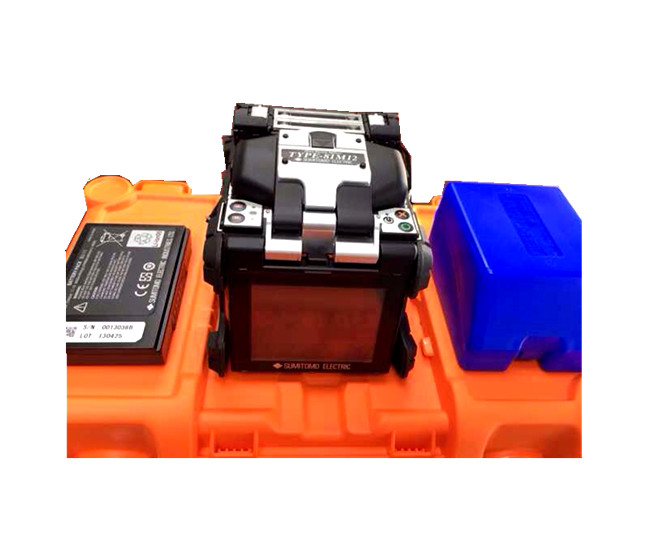

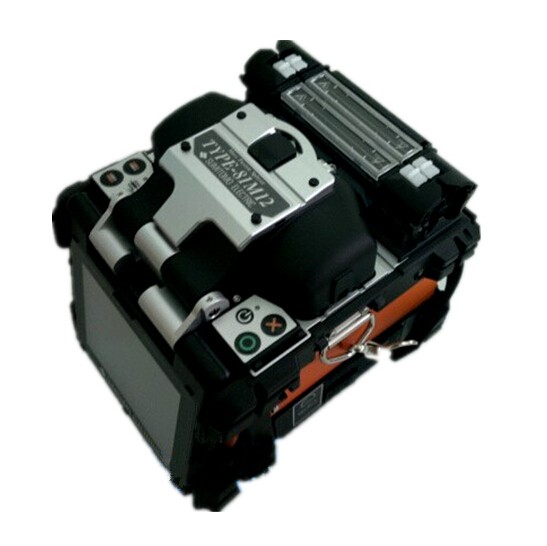

日本住友全新带状光纤熔接机TYPE-81M12 原日本住友TYPE-66带状光缆熔接机升级产品
日本住友新款带状光纤熔接机TYPE-81M12产品特性：
小型、紧凑、高速、智能化
相比旧型号TYPE-66尺寸减小了43%
重量仅为2.0kg（含电池）
高速熔接（快速熔接模式14秒（12芯））
高速加热补强（45秒）
便利和用户至上的设计理念
采用触摸屏操作方式和图形用户界面方式（GUI）实现简单操作
搭载有指导帮助用户的操作说明视频功能
三方式切换杆可选型双联加热器
适用于皮线缆和热熔快接等多种光缆的熔接
提升耐环境性能/满足多样化需求
坚固设计提升耐环境性能
国际标准：垂直跌落76CM
可承受5面跌落、防水符合IPX2、防尘符合IP5X
搭载有适于任何环境的自动放电校正功能
可通过网络进行远端维护支持
可通过网络进行最新版本的软件维护
可通过网络进行远程海外维护
日本住友新款带状光纤熔接机TYPE-81M12技术规格：
|
型号 |
TYPE-81M12 |
|
材料 |
玻璃纤维 |
|
光纤种类 |
SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657) |
|
光纤芯数 |
1，2，4，5，6，8，10，12 |
|
光纤包层直径 |
带状光纤：包层外径：125um,带状光纤厚度：280-400 um 单芯光纤：包层外径：125um，光纤被覆外径：250um，500um，900um |
|
适用光缆直径 |
下线光缆（2.0*2.0—3.1mm）,皮线光缆（1.6*2.0mm） |
|
切断长度 |
10mm |
|
熔接损耗(标准) ※1 |
SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB |
|
熔接时间(标准) |
9秒(单芯熔接)、12秒(4芯带状)、14秒(12芯带状) |
|
加热补强时间(标准) |
45秒(12芯带状) |
|
电池使用次数（熔接和+加热补强）※2 |
约160次（12芯带状） |
|
光纤视图和放大倍数 |
两个CMOS摄像机观测；23X（变焦：46X）对应X或者Y轴方向观察、23X对应X和Y双轴方向观察 |
|
熔接程序 |
最大200 |
|
加热程序 |
最大100 |
|
损耗推定 |
可提供 |
|
熔接图像捕获/熔接数据存储 |
64图像/10,000熔接数据 |
|
张力测试 |
1.96N-2.09N(200gf-213 gf) |
|
可反转型光纤涂覆压夹 |
可提供 |
|
双联加热器 |
可提供双自动独立 |
|
加热补强 |
可提供熔接及加热补强的自动启动功能 |
|
三方式切换杆可选型双联加热器 |
可提供 |
|
操作说明 |
可提供指导帮助客户的操作说明视频功能 |
|
自动放电校准 |
可提供（根据环境变化自动校准放电系数）自动放电校准系统 |
|
放电试验 |
可提供 |
|
|
已提供(电池模式)显示剩余熔接和加热循环 |
|
远程互动维护 |
已提供远程互动维护系统 |
|
尺寸/重量 |
|
|
尺寸 |
120W×154D×130Hmm(不带抗震橡胶) |
|
重量 |
1,7kg(不包括电池)、2.0kg(包括电池) |
|
显示器 |
4.1英寸触摸屏彩色LCD显示器 |
|
DC输出 |
DC12V(用于JR-6) |
|
USB端口 |
USB2.0(mini-B型) |
|
存储媒体 |
SD/SDHC内存卡 |
|
电源 |
|
|
AC输入 |
100~240V、50/60Hz(ADC-1430) |
|
DC输入 |
10~15V |
|
电池模块 |
锂离子11.1V、4,600mAh(BU-11) |
|
工作条件 |
海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
|
存放条件 |
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
|
电极寿命 |
1,500次放电※3 |
※1:采用住友电工自产光纤测试结果。
※2:熔接和加热补强次数很大程度上受到电池状态以及工作环境的影响。
※3:电极实际寿命会受到工作环境的影响。
日本住友新款带状光纤熔接机TYPE-81M12标准配置：
|
品名 |
型号 |
数量 |
|
主机 |
TYPE-81M12 |
1个 |
|
热剥钳 |
JR-6 |
1个 |
|
电池 |
BU-11 |
1个 |
|
电源适配器 |
ADC-1430 |
1个 |
|
电源线 |
PC-AC |
1个 |
|
冷却盘 |
- |
1个 |
|
备用电极 |
ER-10 |
1对 |
|
光纤切割刀 |
FC-6M（可选型号） |
1把 |
|
操作说明书光盘（CD） |
- |
1个 |
|
简易适用说明书 |
- |
1个 |
|

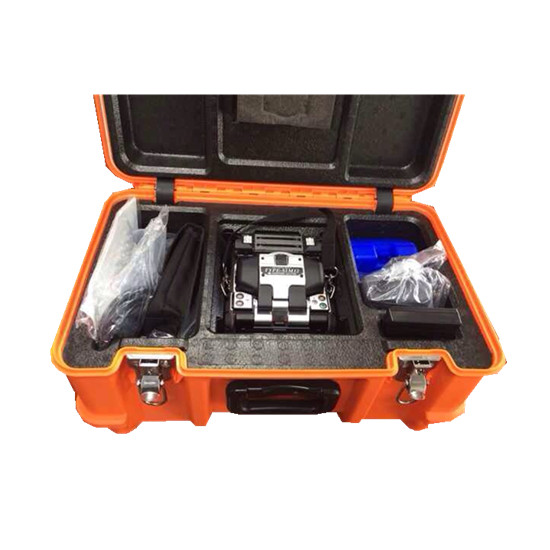

收容箱和工作台 |
CC-81 |
1个 |
|
背带 |
- |
1个 |
|
夹具 |
FHM-12（12芯带状） |
1对 |
日本住友新款带状光纤熔接机TYPE-81M12可选夹具：
|
型号 |
FHS-025 |
FHS-09 |
FHM-2 |
FHM-4 |
FHM-5 |
FHM-6 |
FHM-8 |
FHM-10 |
FHM-12 |
FHD-1 |
|
适用光缆 |
Φ0.25mm单芯 |
Φ0.9mm单芯 |
2芯带状 |
4芯带状 |
5芯带状 |
6芯带状 |
8芯带状 |
10芯带状 |
12芯带状 |
下线/皮线光缆
|
