MT-8200-60A福禄克寻线仪产品功能

全新的 IntelliTone 智能数字音频发生器和探头系列的数字检测方式可以保证它的性能要胜于您现在所使用的所有音频发生器探头，保证您投资有所回报。

目前，布线系统安装人员和网络技术人员还在使用那些基于40年前的模拟技术的老式线缆故障定位工具。即便是使用这些模拟技术的工具，经常错误的识别线缆，或是在常见的工作环境中无法发现信号，但却是他们唯一的选择。直到今天为止都是这样。

现在福禄克网络公司的 IntelliTone 智能数字查线仪为您带来了数字信号定位技术，就如同您所面对的系统使用的技术一样先进。IntelliTone智能数字查线仪是一项突破性的解决方案--也是唯一的方案--可以快速准确地定位和隔离绝大多数在以前难于发现的、隐藏的或是捆扎在一起的语音，数据及视频线缆--即便是正在运行的网络中的线缆。IntelliTone 智能数字查线仪的快速、准确和高效等特点将会淘汰采用模拟技术的工具。

MT-8200-60A福禄克寻线仪特点

电缆音频检测提示

IntelliTone 数字音频发生器系统针对现代网络设备和 Cat 5 电缆进行优化。为实现该目标，IntelliTone 采用射频和数字音频数据包，后者通过多种音频发生方法来驱动所有 4 个线对。

通过 IntelliTone Pro  音频发生器和探针进行数据通信网络的移动、增加和改

近年来，结构化电缆安装已成为统一的标准。TIA-568A 标准规定所有工作区域布线时必须使用至少使用两个插座，并采用 4 对 100 ohm UTP 进行水平布线。其中通常包含 2 条或Cat5e 电缆直接从墙壁插座延伸到配线板。

插入

IntelliTone 数字音频发生系统采用一个 8 位模块插座。这可允许音频发生器通过附带的跨线插入到墙壁插座中，或者如果墙壁插座被阻塞但已连接，则可将跨线从 PC 上拔出，并直接插入音频发生器中。

墙壁插座通常无标识或存在误接。而且 8 位模块插座可用于数据或电信服务，也容易增加混淆。

服务 ID 提供一手信息

IntelliTone Pro 200 音频发生器具有用于指示线路中服务情况的服务 ID。当插入墙壁插座时，它可提供在房间内查找电缆的一指示。4 位插座一定为电信服务，而 8 位插座则既可以是电信连接又可以是数据（网络）连接。判断电信服务的存在通常可以查找 110 块上的信号，后者实时连接到电话系统上。

以太网的存在则表明连接处于激活，且良好地位于从配线板到交换机的跨线上。如果连接开路，则很可能未跨接或连接。如果开路 LED 熄灭，则音频发生器正在检测插座中心插针的连接。这可能是未插入的网络设备或未识别的服务。

定位到配线间中通过将探针在配线板上的插座之间进行移动，可以将音频发生器定位到未跨接的连接上。将黑色探针头插入插座，在定位模式下读数通常为 4－6。附近的插座和电缆将显示出较低的信号水平，这可从 LED 的显示中看出。

如果办公室内服务标识表明是以太网连接，则用户应探测那些跨接到实时网络设备的电缆。在音频检测电缆上，读数通常为 7－8。

一旦定位到电缆，IntelliTone Pro 200 可提供线对表以确保正确的针对针线路。通过将跨线从交换机上拔出，或将跨线插入配线板插座，即可检验完整的端对端布线是否存在开路、短路或错线情况。

在空间狭小或存在信号流失时，隔离位置可帮助消除信号流失，并通过强度高 LED 提供多的等级。这可提供一组不同的 LED 强度水平，以对音频检测电缆或插座与其周围的电缆或插座进行区分。此外，线对表功能通常可提供确定的音频检测电缆指示。

从配线间到办公室插座音频检测

有时，可以在从配线板到办公室插座之间进行音频发生检测。如果插座之间距离很近或不易将探针插入插座，那么可能只有一两个等级的信号强度差异。如果需要对极近的插座进行多的区分，可使用较短的跨线，在插座间移动时探测电缆以有效地隔开插座。然后，利用 IntelliTone Pro 200 探针的线对表功能，使用相同的跨线验证正确的电缆。

使用IntelliTone 进行电信移动、增加和变

大多数办公室网络安装由一个或多个数据和电话网段组成。在电信方面，可能存在多种插座和布线方案，包括 4 位墙壁插座上的单线对以及从 8 位模块插座到终端块的 4 线对等。

布线方案

在办公室内，墙壁插座可以是 6 位或 8 位插座，6 位插座具有 4 或 6 个插针。水平布线可使用 1、2、3、或 4 线对，电缆类型范围从 Cat 3 到 Cat 5 。在配线间中，水平布线通常在 110 块或以往站点的 66 块上终止。如果为主配线架 (MDF)，则块可以直接连接到 PBX，如果为分配线架，则交错连接到另外的位置。当前的做法基于 TIA-568A 标准，在办公室中采用 8 位插座，并使用 4 线对 100 ohm UTP 连接到 110 块。

插入插座

IntelliTone 音频发生器配有一个 8 位模块插座，可连接 4、6、或 8 位插头。通过附带的 4 和 8 位跨线，可将音频发生器插入墙壁插座中。

如果墙壁插座被阻塞但已连接，则可将跨线从电话上断开，并将 4、6、或 8 位插头直接连接到音频发生器的插座中。

 插入 66 或 110 块中

有多种方法可将音频发生器连接到线对。通过附带的鳄鱼夹测试导线可进行裸线连接。Fluke Networks 针对穿孔线路提供了带穿孔针电信 5 向鳄鱼夹测试头 MT-8203-20。
电信 5 向鳄鱼夹测试头还针对刀片型终端提供了 U 型前端，以安全地固定到 66 块上。此外，它还可使用 66 快速线夹，并通过 8 位模块插头连接到音频发生器。

对于 110 块，可将标准 1 对 110 到模块插头跨线直接插入到音频发生器模块插座中。

 此外，还可提供多种 110 测试适配器，以提供连接到音频发生器的模块插座。

隔离单独的线对

IntelliTone 数字信号在电缆中的线对之间会出现显著的流失。对 Cat 3 电缆尤其如此。基于此原因，建议使用 IntelliTone 的模拟模式来隔离单独线对。在 SmartTone? 模拟模式下，测试线对短路可导致音频节奏发生变化，因此非常适用。当测试线对未终止，则铜导体可能相互接触，引起暂时短路。出现这种情况时，音频节奏将发生变化，指示已找到正确的线对。如果线对终止于 66 或 110 块上，可能需要使用一把绝缘钳以将线对短路。

在配线架中

在配线间中，电信插座经常在 110 块上终止。如果为主配线架，则块可以直接连接到 PBX，如果为分配线架，则交错连接到另外的位置。多数新近的安装基于 TIA-568A 标准，在办公室中采用 RJ-45 插座，并将全部 4线对压接到 110 块上。用针头接触电缆，使其绝缘或形成金属接触，以定位电缆。

一旦定位电缆之后，即可使用标准的 110 到 8位跨线和 IntelliTone Pro 200 探针上的线对表功能检验办公室线路中的开路、短路、错线情况。电缆可按 TIA-568A、TIA-568B 或通用服务分类代码 (USOC) 格式在 1、2 和 4 线对 110 连接中使用。线对表结果将显示当跨线满足布线方案（TIA-568A、TIA-586B 和 USOC）时的正确顺序。

IntelliTone Pro 探针支持用手指实现接触的应急做法。通常可在 66 块上这样做。还可使用金属物体实现 110 连接接触。使用身体传输信号是一种良好的做法，它可使探针离开噪音源，并能在金属接触可行时识别单独的线缆。

模拟模式

当通过活动 PBX 在配线板上定位电缆时，某些 PBX 线路会产生 IntelliTone 工作频率的信号，这时 SYNC LED 会发出红色光并闪烁。如果通过探针上的定位或隔离位置不易接收到 SYNC 信号，则可使用模拟接收来定位电缆。IntelliTone 的数字信号包具有一种特别的音频模式。除音频信号水平之外，8 个 LED 直观指示等还提供了确定的信号幅度指示。当 IntelliTone 数字信号遇到干扰时，可随时使用模拟模式来定位电缆。

完成移动、添加和变

在返回到办公室查看音频发生器时，可通过 IntelliTone Pro 200 音频发生器的服务 ID 功能快速检验正确插座上相应服务。在连接电脑或电话之前，您可验证数据通信或电信服务的跨线和连接是否正确。

IntelliTone Pro，突破性的一体化数字和模拟音频发生器

目前，只有 IntelliTone Pro 音频发生器和探针可同时提供数字和模拟音频技术的强大组合，以解决在安装、维护和更改网络过程中的常见基础设施问题。

显著地改进电缆定位流程
Fluke Networks 的工程部门将数十年的电缆测试经验应用到铜缆定位的研究中。由此诞生了我们称之为 IntelliTone 的技术，即通过发出数字信号以及信号的解释过程快速定位到正确的线束；它可完全地消除来自射频或电磁干扰的任何背景噪音，通过发出音频信号以安全、有效地跟踪实时网络。

您只需简单地将 IntelliTone Pro 音频发生器连接到电缆上并在 IntelliTone Pro 探针上设置灵敏度模式。IntelliTone 技术将同步数字信号施加到电缆导体上，该信号能帮助您：

通过大辐射定位正确的电缆线束
通过幅射少的平衡信号，定位到线束中的电缆
一次性地确认电缆位置、检验连通性并迅速检测所有错误

通过 IntelliTone Pro 探针的信号选择滚轮，您可选择要使用的模式，“定位模式”用于定位线束，“隔离模式”则用于定位某条特定的电缆。受控的 LED 信号指示灯和音频信号可简化信号解释，并能消除电缆定位的盲目性，甚至可将困难的定位问题转化为只需几分钟的工作。

IntelliTone Pro 还可用作多台测试器，它集成了所需的诊断和故障排除特性，可检验电缆导体连通性、识别服务并在需要时进行故障排除。通常需要二至四台的其它测试器，才能定位和检验单台 IntelliTone 所能处理的多种电缆类型。

克服噪音并节约时间
荧光灯、机器设备、电脑显示器以及电气线路都产生噪音信号，这些噪音可妨碍电缆定位或使标准模拟音频发生器和探针无法有效使用。然而，IntelliTone Pro 音频发生器的同步数字信号和 IntelliTone Pro 探针的受控信号识别技术能有效地拒绝噪音和错误信号，以清楚识别电缆位置。仅仅通过这一项先进的功能，每周即可帮助您节约数小时花在电缆定位项目上的时间。

定位及隔离难查找的电缆或电线

隔离终端电缆
布线安装已变得越来越复杂，这使得通过原有技术进行电缆定位变得越来越困难。来自单独的墙壁插座或设备的电缆经常被绑在一起通过线束延伸到中央区域或配线板上。即使只是短距离地将电缆捆绑在一起，仍然会出现信号在电缆之间的流失现象。双绞线电缆难进行隔离。其中某条电缆可能携带初始信号，而另外一条则可能携带流失结果信号。

IntelliTone Pro 音频发生器利用双绞线电缆的独有特性，生成可使信号流失影响小的平衡信号。IntelliTone Pro 探针中的智能数字信号处理，可通过音频和 LED 直观指示灯清楚地确定该信号，帮助您从线束或配线板中快速隔离出正确的电缆。IntelliTone 使电缆位置不再混淆，因此您可依靠它在一时间弄清电缆的正确位置。

隔离单独的线对
由于线对之间的信号流失，通过传统的模拟音频发生器和探针几乎无法实现线对隔离。因此，线对通常一开始就被错误地路由或端接。重新处理错误的端接或部署新线路往往会浪费大量的时间和金钱。IntelliTone 的 SmartTone 模拟技术可在定位测试线对时提供终确认，因而能消除这些盲目性，并提高准确度。一旦测试线对短路，音频信号即会发生节奏变化。差异非常显著。

 通过线对表检验导体的连通性

应用 IntelliTone 的强大诊断功能，可在电缆移动、添加和变更时无需进行复查维修。IntelliTone Pro 200 探针具有线对表 (CABLEMAP) 功能，可识别双绞线布线中常见的电缆错线情况。IntelliTone 技术可自动测试每个导体的端对端连通性，LED 灯和音频信号可清楚地指示出诸如开路、短路、反接线对等错线情况。

 在实时网络上安全、有效地发出音频信号

现代网络设备为连接到其端口上的电缆均使用野蛮端接方案。这种端接在降低电缆噪音和串扰的同时，也会吸收模拟的音频信号，使模拟音频探针无法检测到所连接的电缆。因此，通过模拟技术定位一个未标识的网络往往需要花费数小时。与模拟信号不同，IntelliTone 数字信号即使在野蛮端接时依然保持较强。并且，IntelliTone Pro 音频发生器可自动探测单独的电缆导体，因而能快速、有效、安全地在实时网络中定位电缆。

识别和排除电缆服务故障

通过多线路电信检测、极性和振铃指示来识别和诊断 POTS。

服务 - RJ45属于数据通信插座、电话插座还是未用的空闲插座？IntelliTone Pro 200 音频发生器消除了在查找某个活动插座或提供正确服务的插座过程中的盲目性。LED 可清楚确定在当今网络上所发现的常见服务，包括电信和数据通信服务以及10/100/1Gb 以太网链路。

电信故障排除 – 通过 IntelliTone Pro 100 和 200 上的线路 1 连续性和极性测试来检查电信服务。IntelliTone Pro 200 音频发生器增加了线路 2 故障排除。通过内置通话电池功能可确认电信线路。

识别和排除以太网故障

应用IntelliTone Pro 200 音频发生器和探针的强大诊断功能来进行电缆移动、添加和更改。

音频检测 – 在执行移动、添加、变更时，IntelliTone 可方便、快速地在设备配线间中定位电缆。在信号流失情况下，可快速隔离未连接的电缆。连接到网络设备的电缆可在不中断服务的情况下快速被隔离。

线对表 - IntelliTone Pro 200 探针具有线对表 (CABLEMAP) 功能，可识别双绞线布线中常见的电缆错线情况。完整的按针检验 TLA 568 布线功能可准确识别开路、短路或错线线路。LED 指示灯和独特音频可清晰地指示错线线路。通过内置的线对表功能，无需携带独立工具或返回远端使用电缆检测仪代替音频发生器。IntelliTone Pro 200 一体化工具可定位和检验 Cat 5 电缆，即使电缆被插入交换机中，并且还可在移动、增加、变更之后检验链路服务。

检验以太网服务 – 链路脉冲是否正确，或因上行链路端口电缆交换而反接，或是否支持 MDIX识别办公室壁板上的实时以太网服务。LED 指示灯可清晰指示以太网链路连通性是正常、反接还是 MDIX。

MT-8200-60A福禄克寻线仪通用指标

MT-8200-60A福禄克寻线仪订货信息：

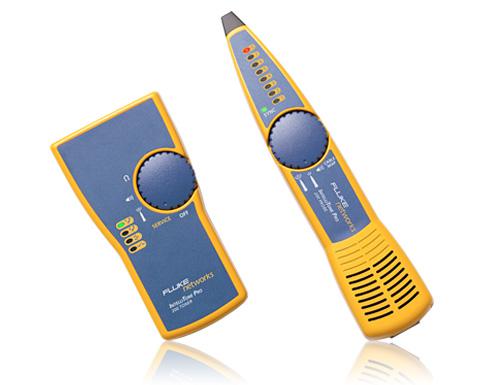

IntelliTone 200 音调发生器和探头工具包中包括：IntelliTone 200 音调发生器和 200 探头、同轴 F 型连接适配器、 (2) RJ11 和 (2) RJ 45 跳线、带鳄鱼夹的测试导线、系索、用户光盘和快速使用指南，以及 (2) 9 伏电池
