SmartClassEthernet以太网测试仪简介

JDSU SmartClassEthernet以太网测试仪提供一个独特的、经济的功能组合，是易于使用、具有良好性价比的以太网解决方案，用于物理层电缆测试、第二层与第三层业务量发生以及完整的RFC-2544测试。SmartClass以太网测试仪结构坚固、由电池供电、面向应用，为缺乏以太网和IP维护经验的一线工程师设计，易于使用，支持多种语言包括中文，可以被配置为单独的光口或电口测试仪。

美国JDSU SmartClassEthernet以太网测试仪主要性能

.通过业界的标准RFC2544测试，验证业务级协议（SLA）的可接受度，确保可重复的、可靠的测试结果，以便快速开通电路或者检测故障，使运营商能够减少运营成本

.测量服务质量（QoS）参数，包括吞吐量、延时、抖动与误码率，具有在特定的VLAN或者Q-in-Q标签上执行这些参数测试的功能，能够对三重播放网络执行快速分析

.具有全功能配置或者仅带有环回功能的配置。这就能够以几分之一的成本执行与全特性测试仪相同的环回功能，以便减少运营商的投资

.提供全面的物理测试以验证无故障电缆与光纤连接，并且提供数据层测试以验证电路能够传送数据或者IP业务量

.适用于具有较少以太网或者 IP 经验的一线技术人员，以10种语言提供易于使用的界面，提供全面的培训信息

美国JDSU SmartClassEthernet以太网测试仪产品应用

.电口和光口的10/100/1000Mbps以太网测试

.OSI一至三层测试和流量生成

.物理层诊断 - 检查电路已开通和连接，以及物理层是正确的

.环回配置，可以和JDSU的其他以太网测试仪配合使用，用于对网络执行延时与 RFC 2544 测试

.完全的RFC2544测试

.以太网与IP分析与过滤 - 过滤与分析输入业务量，以确定客户吞吐量与QoS

.VLAN支持，包括Q - in - Q支持 检查在网络正确设置了VLAN与Q - in - Q映射与优先排

.光功率测试与流量发生 - 检查光链路的损耗与QoS参数

.以太网与IP流量发生 - 通过仿真客户流量，检查确认满足了QoS 参数

.Ping与Traceroute支持 - 检查位置之间的连接性是否存在

.图形报告 - 专业的报告生成功能，用于验证或存贮业务级测试结果

美国JDSU SmartClassEthernet以太网测试仪技术指标

美国JDSU SmartClassEthernet以太网测试仪高级测试应用

多流测试选件

利用“多流”（Multiple Streams）选件，SmartClass Ethernet 以太网测试仪可以从1个以太网端口模拟8个不同的业务流。技术人员可以使用专用的源和目的MAC地址（MAC）或IP地址配置8个独立的业务流，这些业务流标记有可编辑的VLAN 或Q-in-Q标签，并设置了用户可配置的帧尺寸和流业务速率。通过检查每个流的帧丢失、吞吐量和标签，使用JDSU 接收测试仪可以验证网络是否采用预期的优先级和带宽传送帧，或这些帧是否完全到达了目的地。该测试为网络运营商提供了一种经济合算的策略完整性测试方法，这些策略用来启用IP三重播放等分类业务。

MPLS 测试选件

利用MPLS 选件，网络运营商可以生成带有2个MPLS 标签和优先级的业务量。此外，技术人员可以用另一个测试仪测试端到端或端到环路的网络连通性，验证业务量是否以正确地通过了某一MPLS域并到达了其意向目的地，带宽和优先级是否正确。

使用SmartClass 以太网MPLS 测试选件接通并验证MPLS 域

将带有标签的业务量发送到MPLS 域

检查其它测试点上是否存在带有正确标签的测试业务

检查测试业务是否到达目的边缘标签交换路由器-标签是否移除

检查是否存在吞吐量／包丢失／优先化差错

非对称RFC2544 测试选件

按照规定，某些业务应具有不同的上行和下行数据速率。利用环回测试业务只能鉴定速率较低的一半链路的业务性能。非对称RFC2544 选件提供了一种自动RFC2544 测试工具，利用该选件，可以独立地确定链路每一方向上的大吞吐量、背对背帧、帧丢失率及抖动。通过该测试，可验证用于调节单向以太网电路上带宽的网络策略。要执行该测试需要使用2个启用非对称RFC2544 测试套的SmartClass 装置。

支持VLAN 协议

通过采用特定的VLAN ID和优先级（IEEE 802.1q/802.1p）生成以太网业务流，技术人员可以验证通过网络的业务流在传输和优先级设置上是否正确。此外，测试仪还支持Q-in-Q（VLAN堆栈或802.1ad）协议，这样就可以生成与分析运营商与客户的VLAN。另外，通过设置过滤器，用户可以隔离特定的VLAN流，将其性能与链路的整体性能进行比较。尽管VLAN过滤是标准配置，但是，如果要生成VLAN帧，则必须购买流量生成选件。

Ping 和路径检测（Traceroute）

“流量生成”（选项）包括IP Ping和路径检测功能，利用这些功能，技术人员可以检查可路由网络中的端到端的连通性。通过路径检测，用户可以进一步对问题进行分段定位或绘制各个网络连接。

10M-1G以太网测试

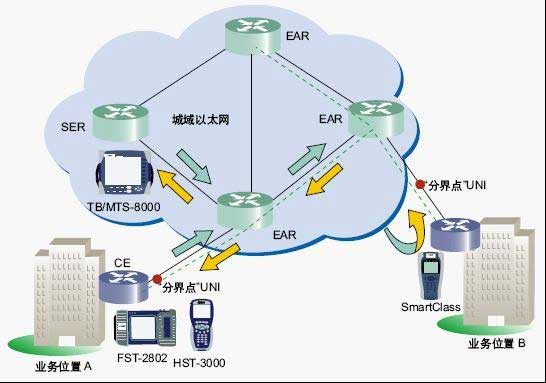

环回测试

操作中，SmartClass Ethernet 以太网测试仪可以做为JDSU公司生产的其它各类测试仪（如：MTS-8000、MTS-6000A、FST-2802、HST-3000、QT-600 和SmartClass Ethernet等其它）的简单L2-L4环回设备配置。MTS-6000A 等远端设备可以指令SmartClass Ethernet 以太网测试仪进行环回，然后，生成流向测试仪的流量。技术人员可以在远端利用SmartClass Ethernet 以太网测试仪将流量回送，对往返延迟和吞吐量等参数进行测量。在SmartClass Ethernet Loopback 以太网环回模式下，可以从某一链路上回送所选定的以太网流量，这样，技术人员就可以只回送测试流量，在存在非测试流量的情况下，对在用网络进行环回测试。

以太网和IP流量生成、分析和过滤

为了能够提供以太网和IP流量发送能力，SmartClass Ethernet 以太网测试仪可选用1个1G光以太网接口或1个10/100/1000 Mb/s电以太网接口。利用流量选项，技术人员可以生成带有各种可配置参数的以太网或IP帧，例如可变流量速率与数据流类型下的带宽利用率、帧长以及帧净荷；配置具有不同的目的IP地址、源IP地址、服务（TOS）类型/分类服务代码点（DSCP）字段，以及MPLS标签或虚拟局域网（VLAN）标签的IP包；使用动态主机配置协议（DHCP）服务器分配测试仪的IP地址，防止IP地址冲突。

SmartClass Ethernet 以太网测试仪可以发送流量以测量网络的吞吐量、时延、丢包、抖动（RFC3393）以及包/帧误差－这些特性是验证是否按照客户的服务水平协议设置QoS以正确发送以太网服务所必需的，同时，这些特性还可以证明网络传输IP语音和视频业务等实时应用的能力。

光选件

SmartClass 以太网测试仪的标准配置采用了线路速率为1Gb/s的RJ-45 电连接。此外，该测试仪在订购时还可以配置SFP端口，这样，该装置就可以生成线路速率级的光以太网流量。SmartClass Ethernet 以太网测试仪能够支持1000 Mb/s线路速率级的SX、LX、ZX、BX以及粗波分复用（CWDM）接口。

RFC2544自动测试

为了验证其是否符合服务等级协议（SLA）要求，运营商经常使用称作为RFC2544的标准运行全套测试，SmartClass Ethernet 以太网测试仪上的自动测试功能中包含了这些测试。只需按一下按钮，技术人员就可以按照其保存的各种设置以及根据特定阈值进行的测试情况配置链路，这样，每次就都可以按照同样的方法进行测试，获得一致、可重复的结果。

物理层诊断

在电以太网电路中，只需按一下按钮，利用SmartClass Ethernet 以太网测试仪就可以显示链路速度、链路状态、线缆状态、媒体独立接口/媒体独立接口跨接（MDI/MDIX）类型、以及线缆距离。如果要验证光纤链路的连通性，则使用测试仪可以报告链路中光信号的功率电平。利用上述特点，技术人员可以快速识别网络物理层中存在的问题。
