品牌：日本住友
此型号已停产，新替代型号T-400S，欢迎选购。

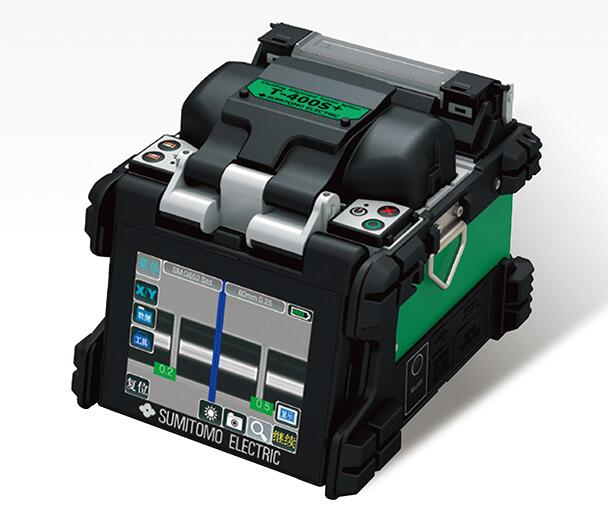

住友T-400S光纤熔接机特点
小型、轻量、高速
重量仅2.1公斤(带电池)
电池可持续熔接加热230次
熔接时间仅6秒，加热补强时间仅14秒(Quick模式下)
触摸屏控制
全导航触摸屏界面，使操作简单便捷
4.1英寸彩色LCD显示
完善的耐环境特性
IPx2 防水性
IP5x 防尘性
50°C温度下可熔接作业
海拔6000m高度可工作
76cm高度坠落（5面）抗冲击
住友T-400S光纤熔接机技术参数
|
项目 |
TYPE-400S |
||
|
适用光纤 |
材料 |
石英玻璃 |
|
|
种类型号 |
SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF |
||
|
光纤直径 |
包层直径：80mm~150mm、涂层直径：100mm~1,000mm |
||
|
适用光纤或光缆尺寸 |
F1,000mm以下 |
皮线光缆(2.0×3.1mm)、 室内光缆(2.0×2.0mm) |
|
|
切割长度 |
5~16mm |
10mm |
|
|
标准性能 |
熔接损耗(标准) ※1 |
SMF: 0.02dB、MMF: 0.01dB、DSF: 0.04dB、NZDSF: 0.04dB |
|
|
熔接循环时间(标准) |
6秒(快速模式) |
||
|
加热循环时间(标准) |
14秒（Quick模式下） |
||
|
熔接和加热循环※2 |
约200 |
||
|
光纤视图和放大倍数 |
两个CMOS摄像机观测、X或Y单轴视图320X(缩放700倍)、X和Y双轴视图88倍 |
||
|
程序 |
熔接程序 |
300 |
|
|
加热程序 |
100 |
||
|
功能 |
损耗推定 |
已提供 |
|
|
熔接图像捕获/熔接数据存储 |
64图像/10,000熔接数据 |
||
|
张力测试 |
1.96N(200gf) |
||
|
熔接衰减 |
0.1dB至15dB、增量为0.1dB |
||
|
250mm、900mm松紧套光纤用通用夹钳 |
已提供 |
||
|
双面式涂层夹 |
已提供 |
||
|
自动放电校正 |
针对环境条件变化自动进行补偿 |
||
|
放电试验 |
已提供 |
||
|
显示剩余熔接和加热循环 |
已提供(电池模式) |
||
|
远程互动维护 |
已提供 |
||
|
尺寸/重量 |
尺寸 |
120W×154D×130Hmm(不带抗震橡胶) |
|
|
重量 |
1,8kg(不包括电池)、2.1kg(包括电池) |
||
|
显示器 |
4.1英寸触摸屏彩色LCD显示器 |
||
|
端子 |
DC输出 |
DC12V(用于JR-6) |
|
|
USB端口 |
USB2.0(mini-B型) |
||
|
存储媒体 |
SD/SDHC内存卡 |
||
|
电源 |
AC输入 |
100~240V、50/60Hz(ADC-1430) |
|
|
DC输入 |
10~15V |
||
|
电池模块 |
锂离子11.1V、4,600mAh(BU-11) |
||
|
工作条件 |
海拔0~6,000m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
||
|
存放条件 |
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
||
|
电极寿命 |
3,000次弧光放电※3 76CM高度坠落（5面）抗冲击 |
||
※1:当所使用光纤与 Sumitomo光纤一致时。
※2:熔接和加热循环可能根据电池状态和工作环境而变化。
※3:电极寿命可能根据工作环境而变化。
住友T-400S光纤熔接机标准配置：
|
部件名 |
部件型号 |
数量 |
|
主机 |
T-400S |
1台 |
|
电池模块 |
BU-11S |
1块 |
|
光纤切割刀 |
FC-6S |
1个 |
|
交流适配器 |
ADC-1430S |
1个 |
|
电源线 |
PC-AC8 |
1条 |
|
操作CD手册 |
- |
1张 |
|
快速参考指南 |
- |
1份 |
|
带工作台的收容箱 |
CCS-25 |
1个 |
|
肩带 |
- |
1条 |
