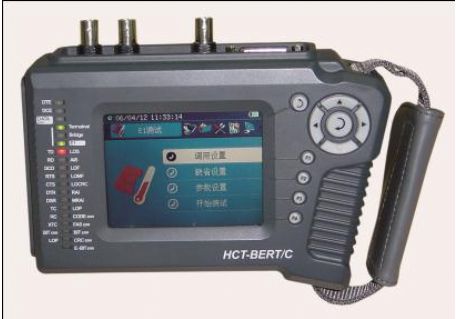

HCT-BERT/C E1数据误码测试仪
HCT-BERT/C E1数据误码测试仪
型号:HCT-BERT/C
品牌:台湾CTC
Information



HCT-BERT/C E1数据误码测试仪

    HCT-BERT/C是一款真彩屏、图形化、全中文操作界面的手持式E1/数据误码测试仪表。用于E1/G.703线路的现场维护和分析,以及数据线路(V.35,V.24/RS232,RS449,RS530,X.21)的误码测试。HCT-BERT/C功能全面,操作方便,既可按照G.821,G.826,M.2100等国际标准进行测试结果的分析、显示,还可根据用户的要求对测试数据进行存储、统计、分析,是线路质量测量的理想工具。

功能特点

真彩屏、图形化、全中文操作界面

多种类型E1差错分析,包括E1帧、图案、CRC、和BPV分析

误码性能分析(G.821,G.826M.2100)

E1信号频偏测试

可对E1线路的各个时隙进行设定(FAS,CAS)

可对E1信道中的时隙进行抽取和插入(N×64K数据)

对信令的ABCD比特进行设定,显示

0时隙的Sa比特进行设定,显示

数据端口的误码测试(接口形式:V.35V.24/RS232,RS449,RS530,X.21)

离线分析BERT性能

可存储100个配置和测试结果文件,由用户存储或调出。

PC终端本地或远程控制

直方图直观显示

多种测试结果输出方式:内部存储结果、液晶屏显示、并行口打印

内置大容量充电电池,便于现场携带使用。

接口形式
E1接口:RJ45(平衡)BNC(非平衡)
数据接口: DB26()
时钟接口: PCM
打印口:DB15 ()
控制口:USB
基本应用
E1线路误码测试
成帧与非成帧的端到端测试
成帧监测
分时隙的抽取和插入
数据线路误码测试
DTE/DCE n ×64k
同步测试
常用BERT测试

G.703 E1 BERT测试:

BERT 码型

63,127,511,20471048575QRSS等多种码型及用户编程

BERT 显示格式

ITU G.821, ITU G.826, ITU-M.2100

BERT 发送差错率

强加单一差错,强加0.001 0.0000001 差错率

性能分析

Logic, Frame, CRC, BPV, E-bit 差错,接收计数,误码秒,无误码秒,误码率

E1分析方式

信道图示,Sa比特,信令ABCD比特等

E1
规格

收发速率

2048K bit/s ± 3ppm. @25oC

线路编码

HDB3

脉冲特性

符合ITU-T G.703

时钟设定

内时钟,外时钟,恢复时钟,数据口时钟

帧结构

不成帧,成帧;FAS,FAS+CAS; CRC,不带 CRC



































 数据端口误码测试:

DTEDCE同步误码测试

DTE DCE 低速同步/异步误码测试

接口

V.35V.24/RS232,RS449,RS530,X.21

V.24/RS232,V.35RS449,RS530,X.21

速率

N X 64K (64K2048K)

异步:50 115.2K bps
同步:150 72K bps

BERT码型

63, 127, 511, 2047, 32767 ITU 标准等

63, 511, 2047, FOX, SPACE, MARK, and ALT
